راهنمای جامع نصب اکسس کنترل روی انواع قفل برقی (درب ورودی، شیشه‌ای مگنتی و اتوماتیک)

آموزش نصب اکسس کنترل روی قفل‌های برقی بوبین‌دار

این بخش شامل نصب اکسس کنترل روی قفل‌های کله‌گاوی، زنجیری، مقابل برقی و قفل کمدی است.

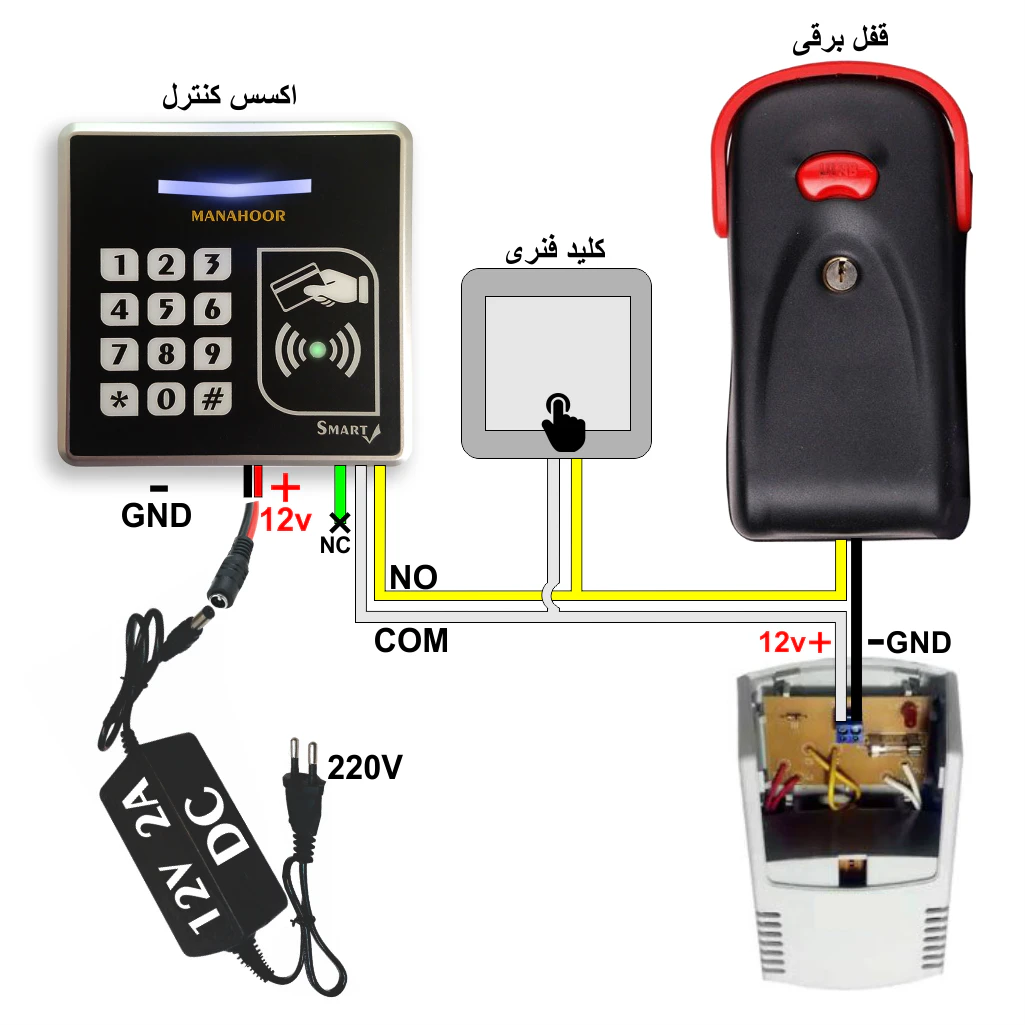

مراحل سیم‌کشی قفل برقی بوبین‌دار

• منفی منبع تغذیه (GND) را مستقیماً به ورودی منفی قفل (-) متصل کنید.
• مثبت منبع تغذیه (12V) را به پایه COM رله اکسس کنترل وصل کنید.
• پایه NO رله اکسس کنترل را به ورودی مثبت قفل (+) متصل کنید.

عملکرد مدار به چه صورت است؟

در این مدار، مسیر منفی قفل به‌صورت مستقیم به منبع تغذیه وصل می‌شود.

از طرف دیگر، مسیر مثبت قفل از داخل رله اکسس کنترل عبور می‌کند. در حالت عادی، رله باز است و برق به قفل نمی‌رسد؛ بنابراین قفل در وضعیت بسته باقی می‌ماند.

هر زمان کاربر با کارت، رمز، تگ یا فرمان خروج دستور باز شدن درب را صادر کند، رله اکسس کنترل برای مدت زمان تنظیم‌شده فعال می‌شود. در این لحظه، اتصال بین COM و NO برقرار شده و ولتاژ مثبت به قفل می‌رسد. در نتیجه، بوبین قفل تحریک شده و درب باز می‌شود.

پس از پایان زمان تنظیم‌شده، رله دوباره قطع می‌شود و قفل به حالت عادی بازمی‌گردد.

نکته مهم در نصب

• در قفل‌های بوبین‌دار، مدت زمان تحریک قفل باید کوتاه و کنترل‌شده باشد. اگر زمان بازماندن رله بیش از حد زیاد تنظیم شود، ممکن است بوبین قفل داغ شود و در طولانی‌مدت به آن آسیب وارد شود. به همین دلیل، معمولاً زمان باز شدن قفل روی ۱ تا ۳ ثانیه تنظیم می‌شود.
• حتما تغذیه اکسس کنترل را از قفل و پنل دربازکن جدا کنید.

---

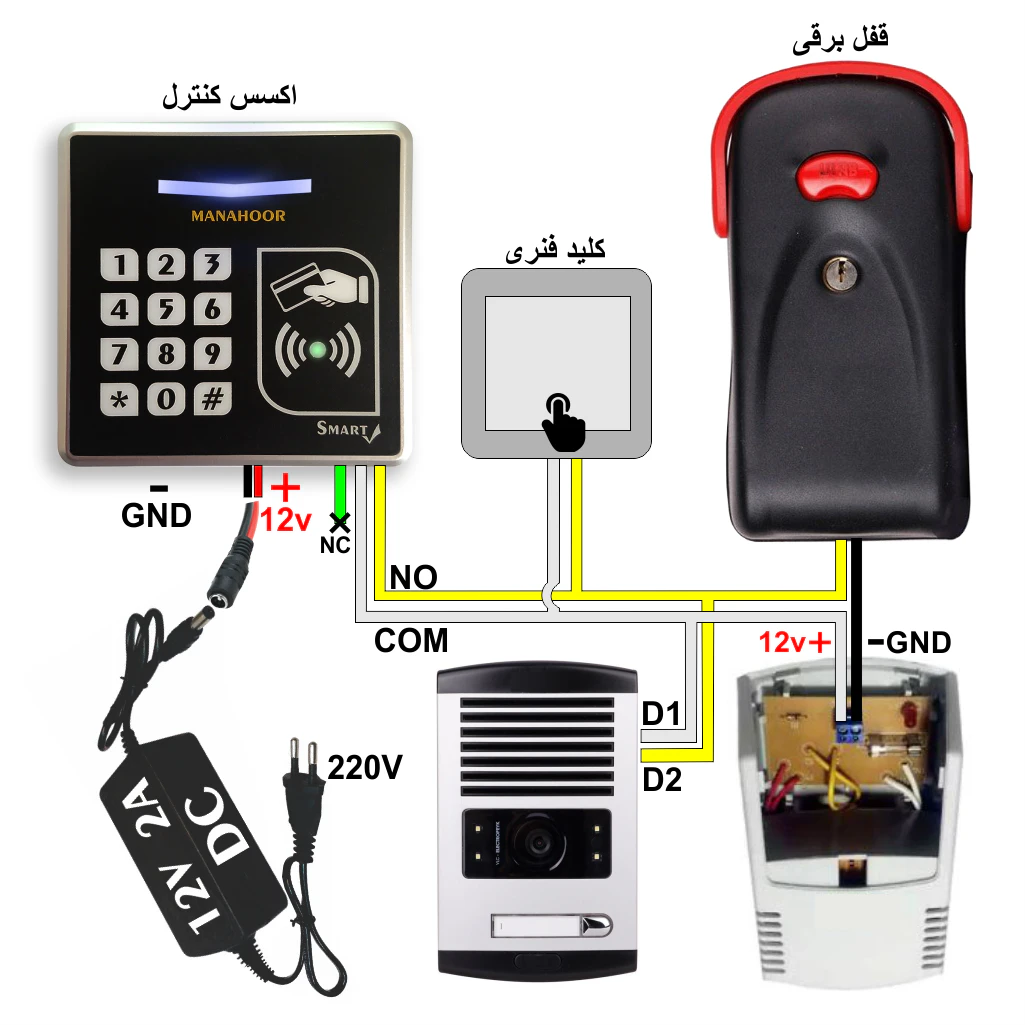

آموزش اتصال همزمان پنل دربازکن (صوتی یا تصویری) و اکسس کنترل به قفل برقی

در بسیاری از پروژه‌ها، لازم است قفل برقی درب هم از طریق پنل دربازکن صوتی یا تصویری کنترل شود و هم از طریق اکسس کنترل.

در این شرایط، اتصال باید به‌صورت موازی انجام شود تا هر یک از این دو سیستم بتوانند به‌صورت مستقل فرمان باز شدن قفل را صادر کنند.

در این روش، مسیر مثبت تغذیه قفل به خروجی رله پنل و خروجی رله اکسس کنترل متصل می‌شود. به این ترتیب، هر زمان یکی از دستگاه‌ها رله خود را فعال کند، ولتاژ مثبت به قفل رسیده و بوبین قفل فعال می‌شود.

مراحل سیم‌کشی

• ابتدا اکسس کنترل را مطابق نقشه اصلی قفل برقی سیم‌کشی کنید.
• ورودی رله پنل دربازکن (COM) را به تغذیه مثبت قفل متصل کنید.
• خروجی رله پنل (NO) را به مثبت قفل برقی وصل کنید.

در این حالت، اکسس کنترل و پنل دربازکن هر دو به‌صورت موازی می‌توانند مسیر مثبت قفل را وصل کنند و باعث باز شدن درب شوند.

عملکرد مدار

با این نوع سیم‌کشی، قفل برقی از دو مسیر کنترلی مستقل فرمان می‌گیرد:

• اگر کاربر از طریق اکسس کنترل احراز هویت کند، رله اکسس کنترل فعال شده و قفل باز می‌شود.
• اگر ساکن ساختمان از طریق پنل صوتی یا تصویری فرمان باز کردن درب را صادر کند، رله پنل فعال شده و همان قفل باز خواهد شد.

در نتیجه، بدون تداخل بین دو سیستم، هر دو دستگاه می‌توانند یک قفل مشترک را کنترل کنند.

نکته فنی مهم

اگر پنل دربازکن خروجی رله نداشته باشد و به‌صورت مستقیم جریان قفل را تأمین کند، بهتر است از یک رله برد مجزا برای پنل استفاده شود.

در این روش، خروجی پنل فقط نقش فرمان‌دهنده را دارد و رله برد، تغذیه اصلی قفل را مانند اکسس کنترل قطع و وصل می‌کند. این کار باعث می‌شود:

• فشار مستقیم از روی مدار پنل برداشته شود
• اتصال مطمئن‌تر و ایمن‌تری داشته باشید
• از آسیب احتمالی به خروجی پنل جلوگیری شود

نحوه اتصال پنل به رله برد مجزا

• خروجی منفی پنل را به ورودی منفی رله برد
• خروجی مثبت پنل را به ورودی مثبت رله برد
• پایه COM رله برد را به تغذیه مثبت قفل
• پایه NO رله برد را به مثبت قفل برقی

در این حالت، پنل فقط رله برد را تحریک می‌کند و رله برد، ولتاژ مثبت قفل را به مدار وصل می‌کند.

جمع‌بندی

اگر قصد دارید پنل دربازکن و اکسس کنترل را به‌صورت همزمان روی یک قفل برقی نصب کنید، بهترین روش استفاده از اتصال موازی روی مسیر مثبت قفل است.

در صورتی که هر دو دستگاه دارای خروجی رله باشند، اتصال مستقیم و ساده انجام می‌شود. اما اگر پنل خروجی رله نداشته باشد، استفاده از رله کمکی مجزا راهکار اصولی و مطمئن‌تری خواهد بود.

---

نصب شستی خروج برای قفل بوبین‌دار

برای باز شدن درب از داخل، معمولاً از شستی خروج استفاده می‌شود. این شستی هم باید به‌گونه‌ای نصب شود که بتواند مستقل از اکسس کنترل و پنل قفل را فعال کند. به همین دلیل، شستی نیز مانند پنل باید به‌صورت موازی در مدار بازکن قفل قرار بگیرد.

شستی مکانیکی ساده

در شستی‌های مکانیکی ساده:

• یک سمت شستی به مثبت منبع تغذیه
• سمت دیگر شستی به مثبت قفل

متصل می‌شود. با فشردن شستی، ولتاژ مثبت به قفل رسیده و درب باز می‌شود.

شستی‌های الکترونیکی یا رله‌دار

در شستی‌های لمسی، غیرلمسی IR، آلتراسونیک یا مدل‌هایی که خروجی رله دارند:

• ابتدا خود شستی با مثبت و منفی تغذیه روشن می‌شود.
• سپس COM رله شستی به مثبت تغذیه قفل
• و NO شستی به مثبت قفل متصل می‌شود.

این مدل‌ها از نظر عملکرد، دقیقاً مشابه یک فرمان بازکن مستقل در کنار اکسس کنترل و پنل عمل می‌کنند.

---

خطاهای رایج در نصب قفل بوبین‌دار

نصب تجهیزات امنیتی ظرافت‌های خاص خود را دارد. عدم توجه به جزئیات کوچک می‌تواند باعث آسیب به دستگاه یا کاهش امنیت ساختمان شود. در این بخش، مهم‌ترین نکات فنی، خطاهای رایج نصب و تفاوت مدل‌های مانا هور را بررسی می‌کنیم.

چرا زمان تحریک رله (Timer) در قفل‌های بوبین‌دار حیاتی است؟

قفل‌های بوبین‌دار (مانند قفل‌های کله‌گاوی و زنجیری) برای کارکرد مداوم طراحی نشده‌اند. بوبین این قفل‌ها تحمل عبور جریان طولانی‌مدت را ندارد.

• تنظیم زمان مناسب: زمان فعال بودن رله (ثانیه باز ماندن) را در تنظیمات اکسس کنترل روی ۱ تا ۳ ثانیه قرار دهید.
• خطر سوختن بوبین: اگر زمان رله بیشتر از ۵ ثانیه تنظیم شود یا رله در حالت NC (همیشه بسته) سیم‌کشی شود، جریان برق مداوم بوبین را داغ کرده و در عرض چند ساعت آن را کاملاً می‌سوزاند.

---

سوالات متداول نصب اکسس کنترل روی قفل بوبین

❓ بعد از کشیدن کارت/زدن رمز، صدای تقه قفل می‌آید اما درب باز نمی‌شود. علت چیست؟

• افت ولتاژ یا ضعیف بودن آداپتور: آداپتور جریان کافی برای مگنت قفل تامین نمی‌کند. ولتاژ خروجی آداپتور را در لحظه تحریک قفل با مولتی‌متر اندازه بگیرید (نباید از ۱۱ ولت کمتر شود).
• نازک بودن سیم‌های برق قفل: اگر فاصله تغذیه تا قفل زیاد است، سیم‌های نازک باعث افت ولتاژ می‌شوند. از کابل با قطر مغزی حداقل ۱ یا ۱.۵ میلی‌متر برای مسیر تغذیه قفل استفاده کنید.
• فشار فیزیکی درب: اگر زبانه قفل تحت فشار باشد، بوبین قدرت آزاد کردن آن را ندارد. وضعیت رگلاژ درب و آرام‌بند را بررسی کنید.

❓ چرا اکسس کنترل هنگام فرمان دادن به قفل، ری‌استارت (خاموش و روشن) می‌شود؟

• عدم استفاده از دیود هرزگرد (مهم): بوبین قفل یک بار سلفی بزرگ است. هنگام قطع جریان رله، یک ولتاژ برگشتی قوی (پیک ولتاژ ولتاژ القایی معکوس) تولید می‌کند که روی برد اکسس کنترل تاثیر گذاشته و آن را ری‌استارت می‌کند.
• راه حل: یک دیود معمولی (مانند 1N4007) را به صورت معکوس (آند به منفی قفل و کاتد/سمت خط‌دار به مثبت قفل) به صورت موازی با بوبین قفل وصل کنید تا این ولتاژ برگشتی خنثی شود.

❓ آیا می‌توان از سیم‌کشی آیفون تصویری برای برق‌رسانی به اکسس کنترل استفاده کرد؟

• خیر؛ برق خروجی آیفون‌های صوتی و تصویری معمولاً AC (متناوب) است، در حالی که اکسس کنترل‌های مانا هور و بیشتر رله‌بردهای کمکی با برق DC (مستقیم) کار می‌کنند. حتماً از یک آداپتور یا پاور سوئیچینگ مجزا برای سیستم کنترل تردد استفاده کنید.

❓ آیا می‌توانم خودم اکسس کنترل را روی این نوع قفل نصب کنم؟

اگر با اصول برق DC، رله و سیم‌کشی قفل برقی آشنا باشید، نصب اکسس کنترل روی قفل‌های بوبین‌دار کار پیچیده‌ای نیست. با این حال، اگر در پروژه شما چند فرمان هم‌زمان مثل پنل، شستی خروج، قفل برقی و تغذیه مشترک وجود دارد، بهتر است نصب توسط نصاب آشنا به سیستم‌های کنترل تردد انجام شود تا از خطاهای رایج، آسیب به بوبین یا ناپایداری دستگاه جلوگیری شود.

---

آموزش نصب اکسس کنترل روی قفل مگنت درب شیشه‌ای

قفل مگنت درب شیشه‌ای از نظر عملکرد با قفل‌های بوبین‌دار تفاوت دارد. در این مدل، تا زمانی که برق به مگنت برسد درب بسته می‌ماند و با قطع برق، قفل آزاد می‌شود. به همین دلیل، در سیم‌کشی اکسس کنترل برای قفل مگنت معمولاً از کنتاکت NC استفاده می‌شود.

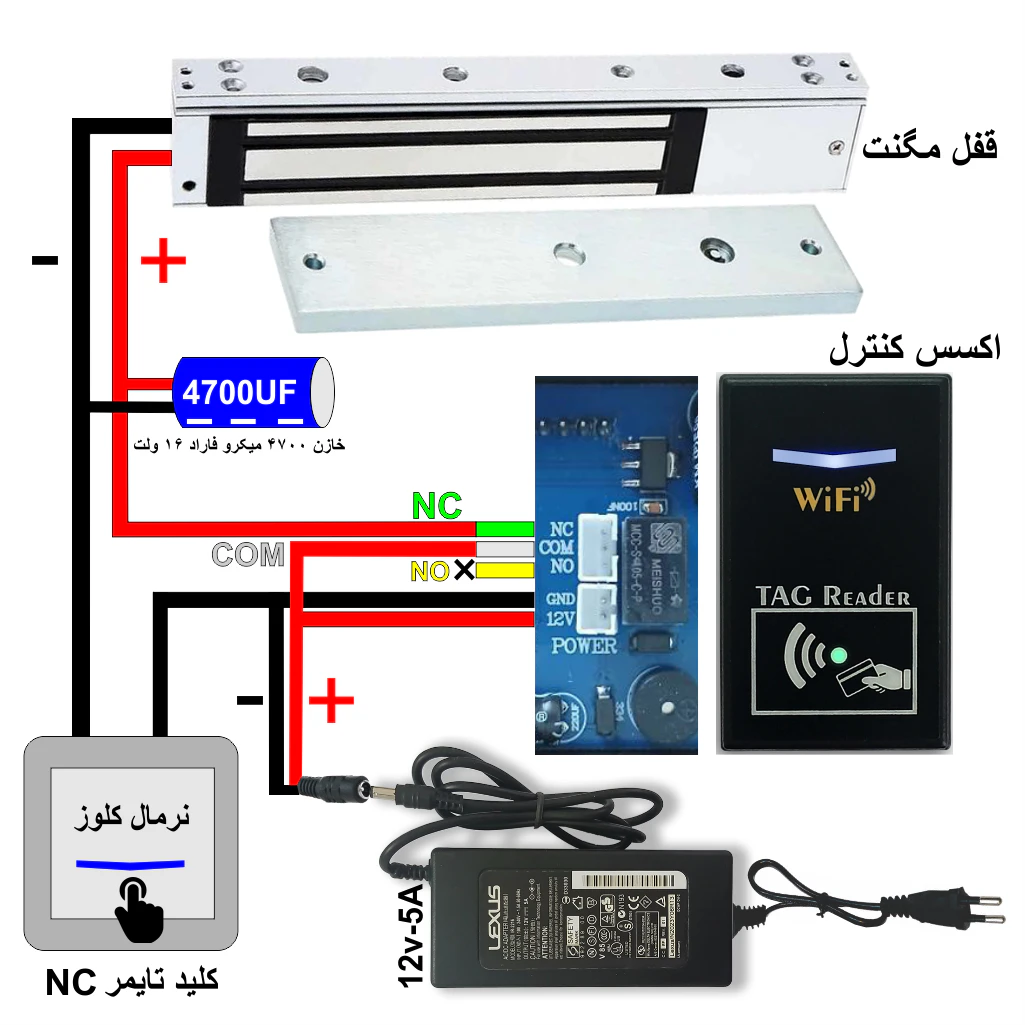

مراحل نصب اکسس کنترل روی قفل مگنت

1. اتصال تغذیه قفل

مثبت منبع تغذیه را به پایه COM رله اکسس کنترل وصل کنید و پایه NC را به مثبت قفل مگنت بدهید. منفی منبع تغذیه نیز مستقیماً به منفی قفل متصل می‌شود. در این حالت، قفل در وضعیت عادی برقدار است و درب بسته می‌ماند.

• تغذیه مثبت آداپتور قفل -> اکسس کنترل COM
• NC اکسس کنترل -> ورودی مثبت قفل مگنت

2. عملکرد رله هنگام باز شدن

پس از احراز هویت، رله برای چند ثانیه از حالت عادی خارج می‌شود و مسیر برق مگنت را قطع می‌کند. با قطع برق، قفل آزاد شده و درب باز می‌شود.

3. نصب کلید خروج

کلید خروج در قفل مگنت باید از نوع NC باشد و در مسیر منفی تغذیه نصب شود تا بتواند مستقل از اکسس کنترل، برق قفل را قطع کند:

• ورودی کلید → منفی تغذیه
• خروجی کلید → منفی قفل

4. اتصال پنل یا فرمان بازکن دیگر

اگر پنل آیفون یا تجهیز دیگری هم قرار است درب را باز کند، آن هم باید با همین منطق عمل کند؛ یعنی مسیر برق مگنت را قطع کند، نه اینکه برق جدیدی به قفل بدهد.

5. جلوگیری از باز شدن بر اثر ضربه

رله‌هایی که در حالت NC کار می‌کنند، ممکن است به ضربه یا لرزش حساس باشند و لحظه‌ای اتصال آن‌ها قطع شود. برای کاهش این مشکل، می‌توان یک خازن با ظرفیت بالا و ولتاژ نزدیک به تغذیه روی سیم‌های تغذیه قفل قرار داد؛ برای مثال 16V 4700uF.

6. نصب مکانیکی روی درب شیشه‌ای

در نصب قفل مگنت روی درب شیشه‌ای، نوع براکت اهمیت زیادی دارد. بسته به نوع درب، ممکن است به براکت U، L یا ZL نیاز باشد. قبل از بستن نهایی، هم‌راستایی مگنت و صفحه مقابل را بررسی کنید.

نکات مهم در نصب قفل مگنت درب شیشه‌ای

منبع تغذیه ضعیف، قطع لحظه‌ای رله، براکت نامناسب یا تراز نبودن مگنت و صفحه مقابل می‌تواند باعث باز نشدن کامل درب، صدای اضافه یا کاهش قدرت نگهداری قفل شود.

---

خطاها و مشکلات رایج در نصب قفل مگنت

قفل بعد از نصب اصلاً درب را نگه نمی‌دارد

• برق به مگنت نمی‌رسد
• سیم‌کشی رله اشتباه انجام شده و به‌جای NC از NO استفاده شده
• ولتاژ منبع تغذیه مناسب نیست
• مگنت و صفحه مقابل تراز نیستند

درب باز می‌شود اما دوباره کامل قفل نمی‌شود

• صفحه مقابل درست تنظیم نشده
• براکت مناسب نوع درب نیست
• درب لقی دارد یا آرام‌بند درست تنظیم نشده
• فاصله بین مگنت و صفحه بیش از حد مجاز است

قفل به ضربه حساس است و ناخواسته آزاد می‌شود

• رله در مسیر NC لحظه‌ای قطع می‌شود
• اتصالات برق شل یا ضعیف هستند
• منبع تغذیه ناپایدار است
• برای کاهش این مشکل می‌توان از خازن مناسب روی تغذیه قفل استفاده کرد

قفل صدای اضافه دارد یا یکسره تق‌تق می‌کند

• ولتاژ یا جریان منبع تغذیه کافی نیست
• اتصالات تغذیه ضعیف یا ناپایدار هستند
• رله یا منبع تغذیه دچار افت ولتاژ لحظه‌ای می‌شود

با شستی خروج، درب باز نمی‌شود

• نوع شستی اشتباه انتخاب شده
• شستی در مسیر درست سیم‌کشی نشده
• قطع و وصل مسیر منفی یا مثبت به‌درستی انجام نمی‌شود
• خرابی خود شستی یا قطعی سیم وجود دارد

با فرمان اکسس کنترل، قفل باز نمی‌شود

• زمان بازماندن رله خیلی کم تنظیم شده
• سیم‌کشی بین COM و NC اشتباه است
• رله دستگاه درست عمل نمی‌کند
• منبع تغذیه توان کافی برای قفل ندارد

قفل پس از مدتی داغ می‌شود

• کمی گرم شدن در قفل مگنت طبیعی است، چون به‌صورت دائم برقدار است
• اگر دما غیرعادی بالا باشد، باید ولتاژ تغذیه، کیفیت منبع تغذیه و مشخصات خود قفل بررسی شود

---

سوالات متداول درباره نصب اکسس کنترل روی قفل مگنت

آیا قفل مگنت با وصل برق باز می‌شود یا با قطع برق؟

قفل مگنت برعکس قفل‌های بوبین‌دار عمل می‌کند. تا زمانی که برق به قفل برسد، درب بسته می‌ماند و با قطع برق، قفل آزاد می‌شود.

برای قفل مگنت باید از کنتاکت NO استفاده شود یا NC؟

در بیشتر نصب‌ها باید از کنتاکت NC استفاده شود، چون قفل در حالت عادی باید برقدار بماند و هنگام فرمان باز شدن، برق آن قطع شود.

آیا می‌توان شستی خروج را مثل قفل‌های برقی معمولی نصب کرد؟

خیر، در قفل مگنت شستی خروج باید با منطق قطع برق قفل نصب شود. معمولاً از شستی NC در مسیر منفی تغذیه استفاده می‌شود تا با فشردن شستی، برق قفل قطع و درب آزاد شود.

آیا پنل آیفون یا دستگاه دیگر هم می‌تواند قفل مگنت را باز کند؟

بله، اما فرمان بازکن باید به‌صورت قطع مسیر برق مگنت عمل کند، نه تزریق برق جدید به قفل.

چرا برای قفل مگنت براکت مناسب مهم است؟

اگر براکت مناسب نباشد یا مگنت و صفحه مقابل دقیق هم‌راستا نباشند، قدرت نگهداری قفل کم می‌شود و ممکن است درب کامل بسته نماند.

آیا استفاده از خازن در قفل مگنت لازم است؟

در بعضی نصب‌ها بله. اگر رله در حالت NC بر اثر ضربه یا لرزش لحظه‌ای قطع شود، ممکن است درب ناخواسته باز شود. در این شرایط، استفاده از خازن می‌تواند به پایداری عملکرد کمک کند.

---

آموزش نصب اکسس کنترل روی درب اتوماتیک

در بیشتر درب‌های اتوماتیک، اکسس کنترل مستقیماً به موتور یا قفل وصل نمی‌شود، بلکه یک فرمان لحظه‌ای به برد اصلی درب می‌دهد. بنابراین مهم‌ترین بخش نصب، پیدا کردن پایه‌های فرمان روی برد کنترل است.

پایه فرمان درب اتوماتیک را چطور پیدا کنیم؟

روی بیشتر بردهای درب اتوماتیک، یک ورودی برای فرمان باز شدن درب وجود دارد. این ورودی معمولاً با اتصال لحظه‌ای دو پایه فعال می‌شود. اکسس کنترل هم دقیقاً همین اتصال را از طریق رله داخلی خود ایجاد می‌کند.

در بیشتر موارد، باید این دو پایه را پیدا کنید:

• COM
• OPEN یا ورودی فرمان مشابه

اگر عنوان OPEN روی برد وجود نداشت، معمولاً یکی از نام‌های زیر همان ورودی فرمان است:

• START
• STEP
• PP
• P/P
• KEY
• PUSH
• BTN
• TRIGGER
• SW

در بعضی بردها هم ورودی باز شدن جزئی یا عابر با این نام‌ها مشخص می‌شود:

• PED
• WICKET
• PARTIAL
• OPEN B
• PEDESTRIAN

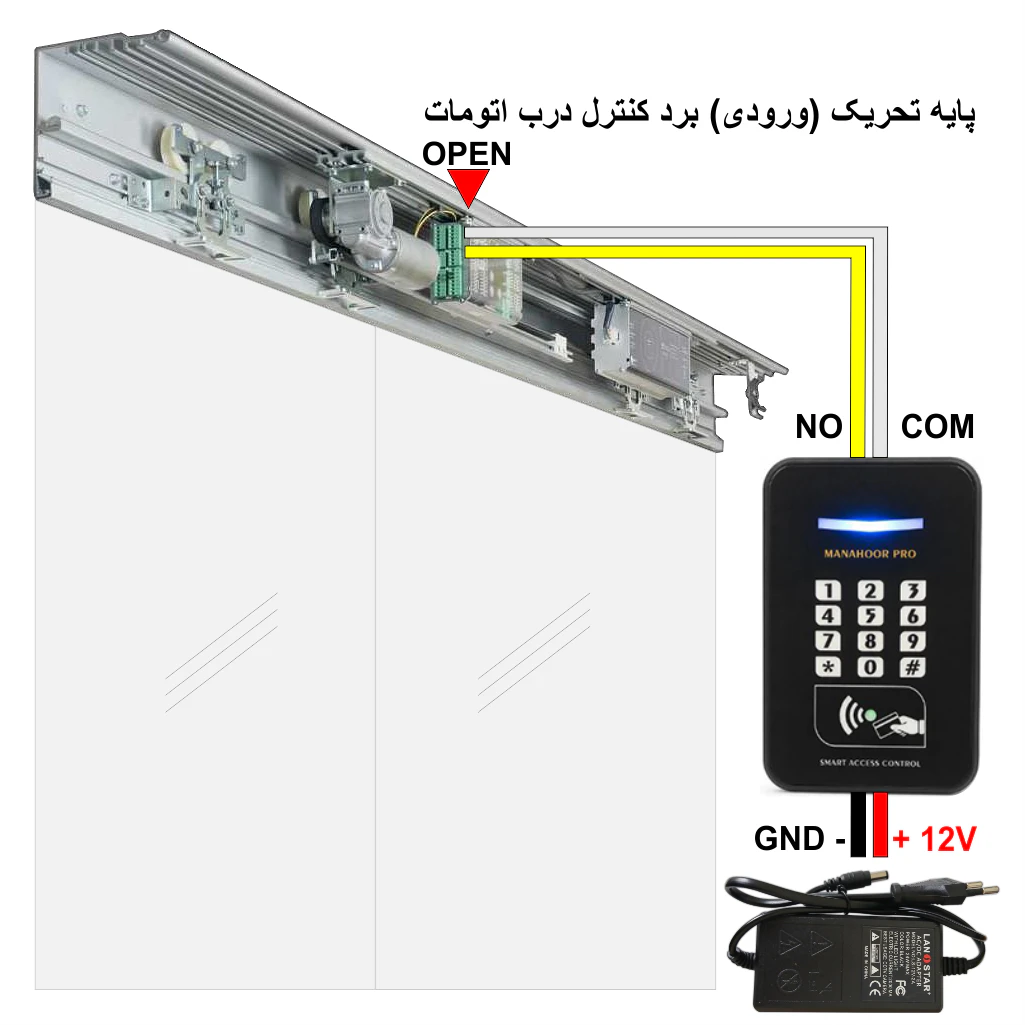

اتصال اکسس کنترل به برد درب اتوماتیک

در بیشتر نصب‌ها، اتصال به این شکل انجام می‌شود:

• COM رله اکسس کنترل → COM برد
• NO رله اکسس کنترل → ورودی فرمان برد

در این حالت، با احراز هویت کاربر، رله برای یک لحظه وصل می‌شود و برد اصلی فرمان باز شدن درب را دریافت می‌کند.

نکات مهم هنگام پیدا کردن پایه فرمان

نوشته کنار ترمینال را بخوانید

اولین راه تشخیص، بررسی نوشته‌های کنار ترمینال‌های برد است. معمولاً ورودی فرمان با نام‌هایی مثل OPEN، START، PP یا KEY مشخص می‌شود.

ورودی فرمان را با تغذیه اشتباه نگیرید

پایه‌های 12V، 24V یا ترمینال‌های مربوط به سنسور، فتوسل و لوازم جانبی، ورودی فرمان نیستند. در بیشتر مواقع، برد فقط یک اتصال خشک یا Dry Contact می‌خواهد.

به ورودی برد ولتاژ ندهید

در بیشتر بردهای درب اتوماتیک، اکسس کنترل فقط باید از طریق رله، دو پایه را به هم وصل کند. تزریق مستقیم برق به ورودی فرمان ممکن است باعث خطا یا آسیب برد شود.

از NO استفاده کنید

در اغلب درب‌های اتوماتیک، ورودی فرمان با اتصال لحظه‌ای فعال می‌شود. به همین دلیل، معمولاً باید از کنتاکت NO استفاده شود.

تفاوت ورودی‌های روی برد

بعضی بردها فقط یک ورودی فرمان دارند و بعضی دیگر چند ورودی جداگانه ارائه می‌دهند:

• OPEN برای باز شدن کامل
• PED یا PARTIAL برای باز شدن جزئی
• STEP یا PP برای فرمان مرحله‌ای

اگر برد ورودی OPEN داشته باشد، معمولاً بهترین گزینه برای اتصال اکسس کنترل است. اگر فقط STEP یا PP وجود داشته باشد، می‌توان اکسس کنترل را به همان ورودی وصل کرد.

نکات نهایی برای تکنسین

• قبل از سیم‌کشی، نام پایه‌ها را روی برد یا نقشه داخل تابلو بررسی کنید
• در بیشتر موارد، اتصال درست همان COM و NO است
• اگر چند ورودی فرمان روی برد وجود دارد، اول مشخص کنید درب باید کامل باز شود یا جزئی
• بعد از نصب، عملکرد باز شدن با اکسس، شستی خروج و بسته شدن مجدد درب را چند بار تست کنید

سوالات متداول در نصب اکسس کنترل روی درب اتوماتیک

درب با اکسس کنترل باز نمی‌شود

• پایه فرمان اشتباه انتخاب شده
• به‌جای NO از NC استفاده شده
• زمان رله خیلی کم یا خیلی زیاد تنظیم شده
• ورودی برد از نوع فرمان خشک بوده ولی سیم‌کشی اشتباه انجام شده

درب فقط نیمه باز می‌شود

• اکسس کنترل به ورودی PED یا PARTIAL وصل شده، نه ورودی باز شدن کامل

برد فرمان را نمی‌پذیرد

• پایه اشتباه با ورودی تغذیه یا لوازم جانبی اشتباه گرفته شده
• به ورودی برد ولتاژ مستقیم داده شده
• برد نیاز به تنظیم نرم‌افزاری یا فعال شدن ورودی در منو دارد
