اکسس کنترل آسانسور چگونه دسترسی را مدیریت می‌کند؟
اکسس کنترل آسانسور این امکان را فراهم می‌کند که دسترسی افراد به طبقات، تنها بر اساس مجوزهای تعریف‌شده انجام شود. این سیستم می‌تواند هم روی پنل داخلی کابین و هم روی پنل احضار طبقات اجرا شود و در هر حالت، منطق عملکرد و سطح دسترسی کاربران متفاوت خواهد بود. در ادامه، هر دو سناریو را جداگانه بررسی می‌کنیم و سپس به آموزش نصب می‌پردازیم.
این آموزش برای اتصال مستقیم اکسس کنترل روی پنل آسانسور است. در این حالت ساکنین به تمام طبقات دسترسی خواهند داشت و سیستم کنترل تردد بعد از تایید دسترسی، تمام شستی‌های پنل را برای کاربر آزاد می‌کند.
تجهیزات کنترل تردد مناسب پنل داخلی آسانسور و کلید احضار طبقات
کنترل دسترسی آسانسور نیازمند تجهیزات مناسب با قابلیت‌های اختصاصی و سازگار با آسانسور است. درصوتیکه هنوز تجهیزات مورد نیاز را تهیه نکرده‌اید میتوانید محصولات زیر را مشاهده نمایید.
ماناهور پرو | Pro
مدل پرو؛ پیشنهاد اول برای کنترل دسترسی آسانسور است. دارای مزیت پایداری در مقابل نویز و نوسانات برق آسانسور بوده و تمام امکانات دسترسی و مدیریت هوشمند را دارا می‌باشد.
ریدر وای‌فای | Reader-WIFI
ریدر وای‌فای؛ با ابعاد کوچک 48*78 میلیمتر مناسب کنترل پنل احضار خارجی با امکان استفاده از تگ و اپلیکیشن است.
کارتی-رمزی | RFID-Password
استنداِلون کارتی رمزی؛ اگر نیازی به مدیریت دستگاه با اپلیکیشن ندارید یک انتخاب عالی است.
اسمارت | Smart
مدل اسمارت؛ فقط مناسب آسانسورهایی می‌باشد که آنتن‌دهی خوب برای سیمکارت مخابراتی دارند.
انتخاب منبع تغذیه (آداپتور) مناسب برای اکسس کنترل ماناهور
اگرچه نحوه سیمکشی و فرمان رله در اکسس کنترل‌های ماناهور یکسان است، اما منبع تغذیه مناسب بسته به مدل دستگاه تفاوت دارد. به همین دلیل، پیش از نصب و اتصال برق، حتماً توان و آمپر موردنیاز مدل خود را بررسی کنید.
- ماناهور Smart (نسخه سیم‌کارتی): این مدل به دلیل مصرف لحظه‌ای ماژول ارتباطی، به منبع تغذیه ۱۲ ولت DC با جریان حداقل ۳ آمپر نیاز دارد. [راهنمای جامع اکسس کنترل ماناهور Smart]
- ماناهور Pro (نسخه وای‌فای): این مدل با منبع تغذیه ۱۲ ولت DC، ۲ آمپر به‌صورت پایدار کار می‌کند. [راهنمای جامع اکسس کنترل ماناهور Pro]
- ریدر وای‌فای: منبع تغذیه پیشنهادی برای این سری، آداپتور ۱۲ تا 24 ولت DC با خروجی ۱ آمپر است. (مناسب برای شستی احضار طبقه)
نکته مهم:
استفاده از آداپتور ضعیف، بی‌کیفیت یا آمپر پایین‌تر از مقدار توصیه‌شده می‌تواند باعث افت ولتاژ، ری‌استارت شدن دستگاه، عملکرد ناپایدار رله یا باز نشدن قفل شود.
انتخاب آموزش با توجه به نوع نصب دستگاه روی پنل آسانسور
آموزش نصب روی پنل داخل کابین و پنل احضار طبقات را انتخاب کنید.
آموزش نصب اکسس کنترل روی پنل داخلی کابین آسانسور
مناسب برای کنترل دسترسی طبقات از داخل کابین بدون تفکیک طبقات
آموزش نصب اکسس کنترل روی پنل احضار طبقات آسانسور
مناسب برای مدیریت دسترسی احضار آسانسور قبل از ورود به کابین
آموزش نصب سوئیچ تفکیک و محدود‌کننده طبقات آسانسور
مناسب برای تفکیک طبقات با استفاده از ماژول سوئیچ طبقات
نصب اکسس کنترل روی پنل داخل کابین آسانسور
نصب اکسس کنترل روی پنل داخل کابین آسانسور یکی از روش‌های رایج برای محدود کردن دسترسی به طبقات است. در این روش، اکسس کنترل مسیر فرمان شستی‌های طبقات را کنترل می‌کند تا فقط افراد مجاز بتوانند از دکمه‌های آسانسور استفاده کنند.
نکته مهم: به دلیل تفاوت در نوع پنل‌ها و تغییرات احتمالی ناشی از تعمیرات قبلی، نصب این سیستم باید با حضور سرویسکار آسانسور انجام شود.
این آموزش برای چه نوع پنلی مناسب است؟
این راهنما برای پنل‌هایی مناسب است که شستی‌های طبقات آن‌ها به‌صورت مستقیم عمل می‌کند و با فشردن دکمه طبقه سیم فرمان به جریان GND یا 24v متصل می‌شود.
- فرمان طبقه با اتصال به
GND - فرمان طبقه با اتصال به
V24
قبل از نصب اکسس کنترل چه چیزهایی را بررسی کنیم؟
پیش از شروع سیمکشی، این موارد را مشخص کنید:
- نوع پنل آسانسور
- نوع فرمان شستی‌ها: مثبت یا منفی
- وضعیت سیمکشی قبلی و تغییرات احتمالی
- محل مناسب برای نصب دستگاه
- حضور سرویسکار آسانسور در زمان نصب
- وجود آداپتور مستقل 12 ولت
نکات ایمنی مهم هنگام نصب
- نصب فقط با حضور سرویسکار انجام شود.
- هیچ ولتاژی را به‌صورت مستقیم و بدون تشخیص دقیق وارد مدار نکنید.
- در صورت تردید، ابتدا نوع فرمان را دوباره بررسی کنید.
- پس از نصب، همه اتصالات را عایق کنید.
- قبل از تحویل، تست نهایی را انجام دهید.
ابزار موردنیاز برای نصب
برای اجرای صحیح نصب، این ابزارها را آماده داشته باشید:
- مولتی‌متر
- پیچ‌گوشتی مناسب
- سیم‌چین و سیم‌لخت‌کن
- چسب برق یا وارنیش حرارتی
- کابل شیلددار یا فویل‌دار
- آداپتور مستقل 12V
- خازن 4700µF / 16V
- بست کمربندی

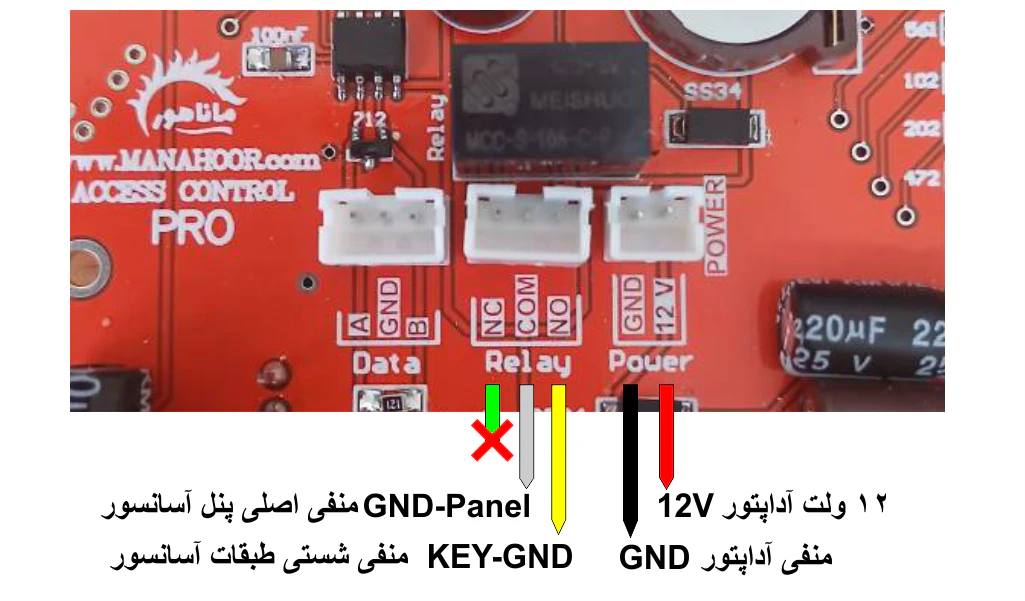

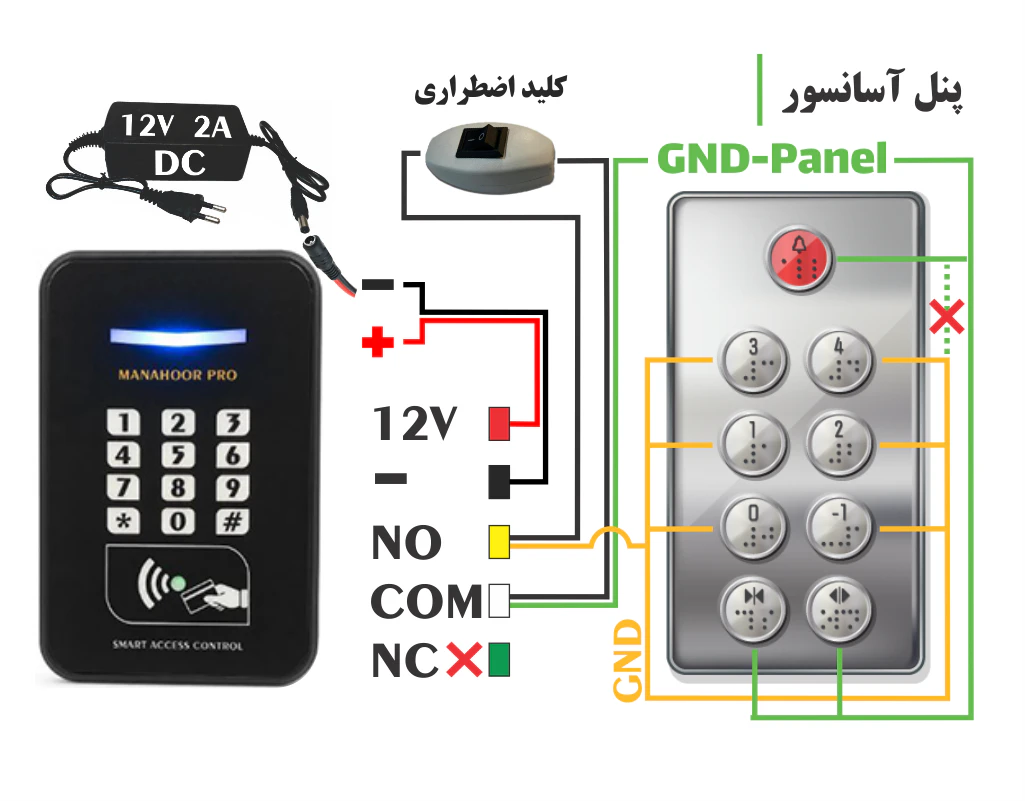

نحوه اتصال اکسس کنترل به پنل داخل کابین
در این نوع نصب، اکسس کنترل باید مسیر مشترک شستی‌ها را از طریق رله قطع و وصل کند.
اتصال پیشنهادی
- ورودی اصلی از سمت پنل →
COM - خروجی به سمت شستی‌ها →
NO
در این حالت، وقتی دستگاه مجوز دسترسی می‌دهد، رله فعال می‌شود و شستی‌های طبقات اجازه عملکرد پیدا می‌کنند.
نکته فنی: ترمینال
NCدر مدار آسانسور کاربردی ندارد.
چرا در این نصب از NO استفاده می‌شود؟
استفاده از NO در این سناریو منطقی است، چون:
- در حالت عادی مسیر قطع می‌ماند
- فقط هنگام مجاز بودن، مسیر وصل می‌شود
- کنترل دسترسی دقیق‌تر انجام می‌شود
- احتمال فعال بودن دائمی شستی‌ها کاهش می‌یابد
تغذیه مناسب برای اکسس کنترل آسانسور
برای تغذیه دستگاه باید از آداپتور مستقل 12 ولت استفاده شود.
موارد مهم تغذیه
- از 24 ولت پنل آسانسور برای تغذیه دستگاه استفاده نکنید
- آداپتور باید از برق 220 ولت جعبه برق بالای کابین تغذیه شود
- سیم قرمز به مثبت 12 ولت وصل می‌شود
- سیم مشکی به منفی متصل می‌شود
استفاده از ولتاژ 24V پنل برای تغذیه دستگاه می‌تواند باعث اختلال یا آسیب شود.
نقش کابل مناسب در عملکرد پایدار
محیط آسانسور معمولاً پر از نویز الکتریکی است. به همین دلیل باید در سیمکشی دقت بیشتری داشته باشید.
توصیه‌های مهم
- از کابل شیلددار یا فویل‌دار استفاده کنید
- سیم‌ها را از کوتاه‌ترین مسیر ممکن عبور دهید
- اتصالات را محکم و تمیز ببندید
- از تماس ناخواسته سیم‌ها با بدنه جلوگیری کنید
استفاده از خازن برای کاهش نویز
برای پایداری بهتر مدار، یک خازن 4700µF / 16V در محل مناسب تغذیه در نظر بگیرید و اتصالات را عایق کنید.
این کار می‌تواند به کاهش نویز و عملکرد بهتر دستگاه کمک کند.
تست نهایی بعد از نصب
بعد از اتمام سیمکشی، این موارد را بررسی کنید:
- دستگاه روشن می‌شود
- تغذیه 12 ولت به‌درستی وصل شده است.
- مسیر
COMوNOدرست بسته شده است. - شستی‌ها در حالت بدون مجوز عمل نمی‌کنند.
- در حالت مجاز، فرمان به‌درستی عبور می‌کند و طبقات فعال می‌شوند.
- عملکرد سیستم پایدار و بدون نویز است.
عیب‌یابی سریع
اگر هیچ شستی‌ای عمل نمی‌کند
- تغذیه 12 ولت را بررسی کنید.
- اتصال
COMوNOرا چک کنید. - نوع فرمان را دوباره مشخص کنید.
اگر شستی‌ها همیشه فعال هستند
- احتمال دارد مسیر اشتباه قطع شده باشد
- ممکن است رله در مسیر درست قرار نگرفته باشد
اگر عملکرد ناپایدار است
- کابل‌کشی را بررسی کنید
- از کابل مناسب استفاده کنید
- خازن و اتصالات را کنترل کنید
نصب اکسس کنترل روی پنل طبقات آسانسور (تک شستی)
نصب اکسس کنترل روی پنل احضار طبقات آسانسور از نظر منطق کلی، مشابه اتصال دستگاه به پنل داخل کابین است؛ با این تفاوت که در اینجا کنترل دسترسی روی شستی احضار بیرونی انجام می‌شود، نه شستی‌های انتخاب طبقه داخل کابین.
برای آشنایی با منطق کلی نصب، تشخیص فرمان مثبت و منفی، نحوه شناسایی سیم مشترک، اتصال رله و نکات ایمنی، بخش بالاتر مربوط به پنل داخل کابین را مطالعه کنید.

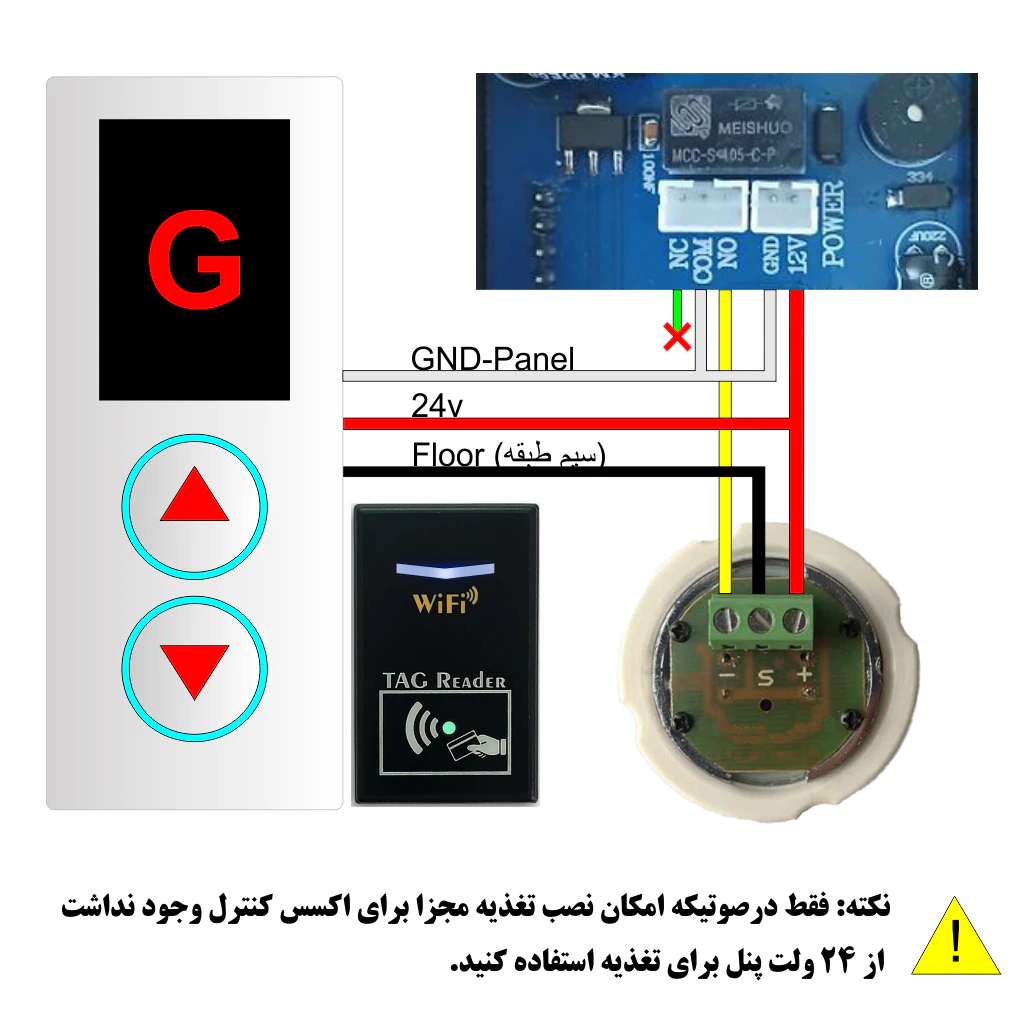

سیمکشی شستی احضار خارجی (دو شستی بالا و پایین)
برای شستی‌های احضار طبقات 2 حالت (تعیین حرکت بالا یا پایین) نمی‌توان مانند شستی تک حالته مستقیم با اکسس کنترل آسانسور را احضار کرد. در این حالت باید مانند پنل داخلی GND پنل را کنترل نمایید و بعد از زدن تگ و دریافت دسترسی شستی مورد نظر را بزنید.
تفکیک دسترسی طبقات روی پنل‌های معمولی و CANbus
اگر پنل شما از نوع CANbus یا کدینگ باشد، این آموزش برای آن مناسب نیست و باید از ماژول سوئیچ طبقات استفاده شود.
در این نوع پنل‌ها، سیم هر شستی معمولاً از طریق سوکت به برد کنترل وصل می‌شود و ساختار سیمکشی با پنل‌های معمولی تفاوت دارد.
نتیجه
اگر پنل شما از این نوع است:
- از این روش نصب استفاده نکنید
- به ماژول جداگانه نیاز دارید
- باید به راهنمای مربوط به سوئیچ طبقات مراجعه شود.
سوالات متداول نصب کنترل دسترسی پنل داخلی
آیا می‌توان از 24 ولت پنل آسانسور برای تغذیه اکسس کنترل استفاده کرد؟
خیر. برای تغذیه دستگاه باید از آداپتور مستقل 12 ولت استفاده شود.
آیا این روش برای پنل‌های CANbus مناسب است؟
خیر. پنل‌های CANbus و کدینگ به ماژول جداگانه نیاز دارند.
در این نصب از COM و NO استفاده می‌شود یا NC؟
در این روش، اتصال COM و NO استفاده می‌شود.
آیا حضور سرویسکار آسانسور ضروری است؟
بله. به دلیل تفاوت پنل‌ها و احتمال تغییرات قبلی، حضور سرویسکار الزامی است.
