آموزش نصب سوئیچ محدود‌کننده طبقات آسانسور

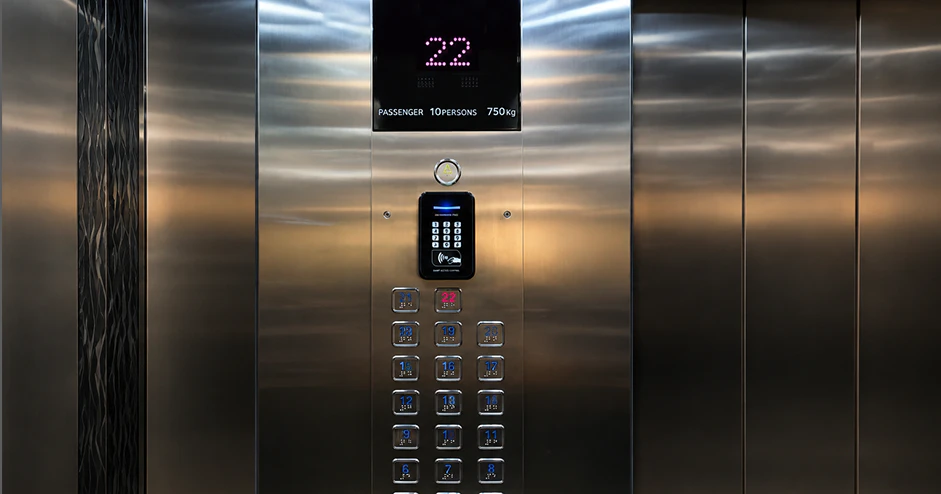

اکسس کنترل نصب شده روی پنل طبقات آسانسور همراه با تفکیک طبقات

نحوه محدود کردن دسترسی طبقات آسانسور برای هر واحد

در سیستم‌های کنترل تردد آسانسور، اکسس کنترل به‌تنهایی معمولاً تنها یک خروجی رله دارد و می‌تواند کل پنل شستی‌های آسانسور را به‌صورت یکجا فعال یا غیرفعال کند. برای تفکیک دسترسی طبقات و محدودکردن انتخاب طبقه برای هر ساکن، از سوئیچ محدودکننده طبقات آسانسور استفاده می‌شود.

این ماژول به اکسس کنترل متصل شده و برای هر طبقه، یک خروجی مستقل در اختیار قرار می‌دهد. با اتصال شستی هر طبقه به خروجی مربوطه، پس از تأیید کارت، تگ یا رمز عبور، فقط شستی طبقه واحد همان کاربر و طبقات مشترک مانند همکف، پارکینگ و لابی فعال خواهد شد. به این ترتیب، امنیت ساختمان افزایش یافته و دسترسی غیرمجاز به طبقات دیگر از طریق آسانسور محدود می‌شود.

دستگاه‌های سازگار با سیستم سوئیچ تفکیک طبقات

سوئیچ طبقات فقط با مدل‌های اکسس کنترل دارای خروجی دیتا سازگار است. برای اجرای این سیستم، می‌توانید بر اساس زیرساخت پروژه (مبتنی بر WiFi یا سیم‌کارت) مدل اکسس کنترل مناسب خود را انتخاب کنید.

نمایش عکس کوچک دستگاه پرو قابل مدیریت با اپلیکیشن ماناهور ادمین

ماناهور پرو | Pro

معرفی محصول

پرو؛ دارای خروجی دیتا برای اتصال به ماژول سوئیچ طبقات و امکان نصب به عنوان کنترل دسترسی حرفه‌ای آسانسور

تصویر مدل اسمارت قابل مدیریت با اپلیکیشن ماناهور ادمین

اسمارت | Smart

معرفی محصول

اسمارت؛ دارای تمام امکانات دستگاه پرو به همراه پشتیبانی از تماس و پیامک. (مناسب آسانسورها با آنتن‌دهی بالا برای ارتباط مخابراتی)


انتخاب آموزش با توجه به پنل آسانسور

  • اگر می‌خواهید دسترسی هر ساکن فقط به طبقه واحد خود و طبقات مشترک محدود شود، آموزش‌های «پنل معمولی» یا «CAN Bus» را انتخاب کنید.
  • اگر فقط قصد فعال‌سازی کلی پنل آسانسور با اکسس کنترل را دارید، گزینه «نصب بدون سوئیچ تفکیک طبقات» مناسب شماست.

نوع پنل شستی آسانسور در انتخاب روش نصب سوئیچ محدودکننده طبقات تأثیر دارد. پیش از ادامه، از سرویس‌کار آسانسور بپرسید پنل ساختمان شما «معمولی» است یا از سیستم «CAN Bus» استفاده می‌کند.

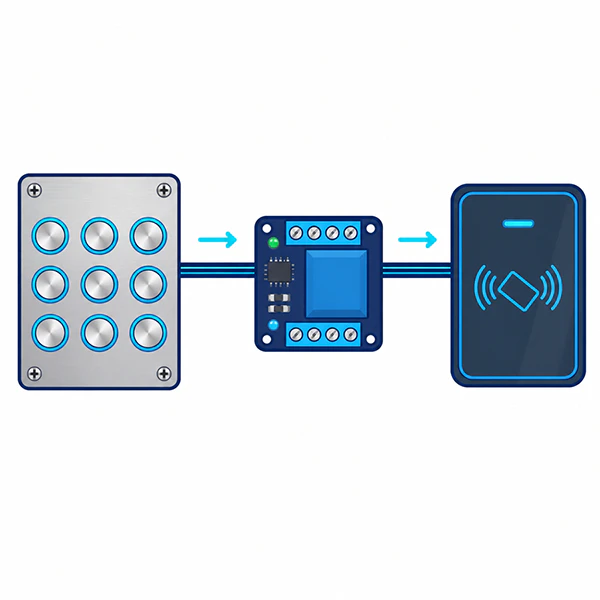

نصب سوئیچ محدود کننده طبقات روی آسانسور معمولی

آموزش نصب سوئیچ طبقات آسانسور با پنل معمولی

مناسب برای: نصب سوئیچ محدودکننده طبقات روی پنل‌های شستی معمولی آسانسور.

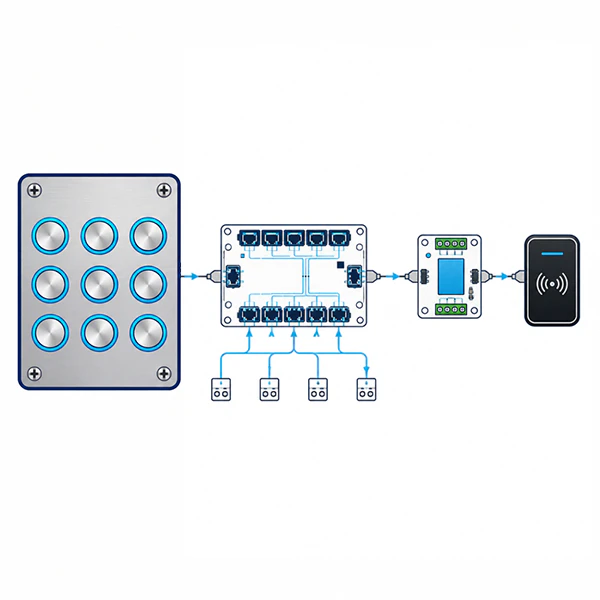

نصب سوئیچ محدود کننده طبقات آسانسور کدینگ (canbus)

آموزش نصب سوئیچ طبقات آسانسور با سیستم CAN Bus

مناسب برای: نصب و اتصال سوئیچ تفکیک طبقات در آسانسورهای دارای شبکه CAN Bus.

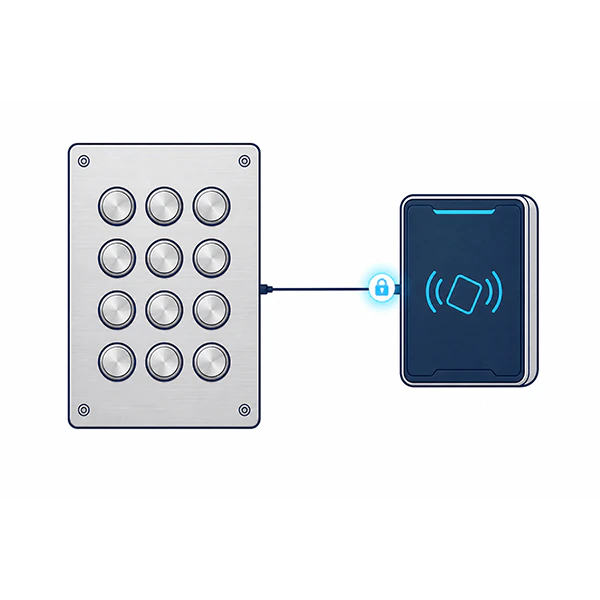

نصب اکسس کنترل آسانسور بدون سوئیچ تفکیک طبقات

نصب اکسس کنترل بدون سوئیچ تفکیک طبقات

مناسب برای: فعال یا غیرفعال کردن کامل پنل شستی‌های آسانسور بدون محدودسازی جداگانه طبقات.

نقشه سیم کشی سوئیچ محدود کننده طبقات آسانسور با پنل معمولی

آموزش نصب سوئیچ محدودکننده طبقات در آسانسور با پنل معمولی

سوئیچ تفکیک طبقات آسانسور ماناهور، یک ماژول رابط برای کنترل مجزای شستی‌های طبقات در پنل‌های معمولی آسانسور است. این ماژول از طریق پورت سریال به اکسس کنترل‌های ماناهور Pro و ماناهور Smart متصل می‌شود.

پس از تأیید هویت کاربر، اکسس کنترل شماره طبقه مجاز و زمان فعال‌ماندن رله را برای سوئیچ ارسال می‌کند. سپس سوئیچ، خروجی مربوط به طبقه همان واحد را فعال می‌کند. هم‌زمان، خروجی طبقات مشترک مانند همکف، لابی و پارکینگ نیز برای همه دسترسی‌های مجاز فعال می‌شود.

هر سوئیچ تفکیک طبقات قابلیت مدیریت موارد زیر را دارد:

  • حداکثر ۳۲ طبقه اختصاصی
  • یک خروجی مستقل برای طبقات مشترک
  • یک خروجی اضطراری برای آزادسازی کامل پنل آسانسور
  • خروجی رله مجزا برای هر طبقه با حداکثر توان ۱ آمپر
  • LED نمایشگر وضعیت در کنار خروجی هر طبقه

هشدار مهم: این آموزش مخصوص آسانسورهای دارای پنل شستی معمولی است. پیش از شروع نصب، از سرویس‌کار آسانسور بپرسید پنل ساختمان شما معمولی است یا CAN Bus؛ زیرا روش سیم‌کشی این دو نوع پنل متفاوت است.

همچنین، نصب باید توسط فرد آشنا با سیم‌کشی و مدار فرمان آسانسور انجام شود.


تجهیزات و ابزار موردنیاز برای نصب

برای نصب سوئیچ تفکیک طبقات در آسانسور با پنل معمولی، تجهیزات زیر را آماده کنید:

  • سوئیچ تفکیک طبقات آسانسور ماناهور
  • اکسس کنترل ماناهور Pro یا Smart
  • منبع تغذیه ۱۲ ولت DC با حداقل جریان ۳ آمپر
  • کابل دیتا سه‌سیمه سوئیچ شامل سیم‌های آبی، مشکی و قهوه‌ای
  • سیم مناسب برای اتصال خروجی طبقات و طبقات مشترک
  • پیچ‌گوشتی دوسو و چهارسو
  • سیم‌چین و سیم‌لخت‌کن
  • مولتی‌متر
  • ترمینال، وایرشو یا کانکتور مناسب
  • روکش حرارتی یا چسب برق باکیفیت
  • بست کمربندی برای مرتب‌سازی سیم‌ها
  • کلید بین‌راهی یا ماژول گیرنده ریموت مجزا، در صورت نیاز به فعال‌سازی حالت اضطراری

پیش از شروع: شناسایی سیم‌های پنل آسانسور

در پنل‌های معمولی، هر شستی طبقه دارای یک مسیر فرمان مستقل است. با فشردن دکمه، مسیر شستی به خط مشترک پنل متصل می‌شود و فرمان انتخاب طبقه به تابلو فرمان آسانسور ارسال می‌گردد.

قبل از هرگونه اتصال، موارد زیر را در پنل شناسایی کنید:

  1. خط مشترک پنل یا COM در بسیاری از پنل‌ها، خط مشترک فرمان همان GND است. با این حال، برخی پنل‌ها ممکن است با ولتاژ یا خط فرمان دیگری مانند 24V کار کنند.
  2. سیم فرمان شستی هر طبقه برای هر طبقه، یک سیم اختصاصی وجود دارد؛ مانند سیم طبقه ۱، طبقه ۲، طبقه ۳ و به همین ترتیب.
  3. سیم‌های شستی طبقات مشترک شستی‌هایی مانند همکف، پارکینگ، لابی یا سایر طبقات عمومی که باید برای همه کاربران مجاز در دسترس باشند.

نکته مهم: فقط به رنگ سیم‌های پنل اعتماد نکنید. رنگ‌بندی در آسانسورهای مختلف یکسان نیست. برای شناسایی خط مشترک و سیم فرمان هر طبقه، از مولتی‌متر استفاده کنید یا از سرویس‌کار آسانسور کمک بگیرید.


مرحله ۱: قطع برق و آماده‌سازی محل نصب

پیش از نصب، برق مدار پنل آسانسور و منبع تغذیه مورد استفاده را قطع کنید.

سپس محل مناسبی برای نصب سوئیچ انتخاب کنید. ماژول باید در محیطی خشک، ثابت و دور از فشار مکانیکی قرار گیرد. سیم‌ها را به‌گونه‌ای عبور دهید که با شستی‌ها، درب پنل یا قطعات متحرک تماس نداشته باشند.

پس از تعیین محل نصب:

  • سوئیچ را به‌صورت محکم ثابت کنید.
  • مسیر عبور کابل دیتا و سیم‌های خروجی را مشخص کنید.
  • سیم‌های طبقات را پیش از اتصال برچسب‌گذاری کنید تا در مراحل بعدی دچار اشتباه نشوید.

مرحله ۲: اتصال تغذیه ۱۲ ولت سوئیچ

سوئیچ تفکیک طبقات به تغذیه ۱۲ ولت DC با حداقل جریان ۳ آمپر نیاز دارد.

سوکت تغذیه شامل دو سیم است:

رنگ سیماتصال
قرمز+12V DC
مشکیGND

ابتدا سیم قرمز را به مثبت منبع تغذیه ۱۲ ولت و سیم مشکی را به منفی یا GND منبع تغذیه متصل کنید.

توجه: پیش از روشن‌کردن دستگاه، قطب مثبت و منفی تغذیه را با مولتی‌متر بررسی کنید. اتصال معکوس تغذیه می‌تواند به تجهیزات آسیب بزند.


مرحله ۳: اتصال کابل دیتا به اکسس کنترل

سوئیچ تفکیک طبقات از طریق کابل دیتا سه‌سیمه به اکسس کنترل ماناهور متصل می‌شود. این کابل شامل سیم‌های زیر است:

  • آبی
  • مشکی
  • قهوه‌ای

روی اکسس کنترل و ماژول سوئیچ، سوکت مادگی مخصوص کابل دیتا قرار دارد. کابل را به‌صورت مستقیم بین این دو سوکت وصل کنید.

روش اتصال دیتا در مدل‌های ماناهور Pro و ماناهور Smart یکسان است.

پس از اتصال، اکسس کنترل اطلاعات لازم، شامل شماره طبقه مجاز و مدت‌زمان فعال‌بودن خروجی را از طریق همین کابل برای سوئیچ ارسال می‌کند.

کابل دیتا را مطابق سوکت اصلی دستگاه متصل کنید. از تغییر ترتیب سیم‌ها، اتصال دستی بدون سوکت استاندارد یا اعمال فشار به کانکتورها خودداری کنید.


مرحله ۴: اتصال خروجی طبقات مشترک

سوئیچ دارای یک خروجی مستقل برای طبقات مشترک است. این خروجی برای تمام دسترسی‌های مجاز فعال می‌شود؛ یعنی پس از تأیید هویت هر کاربر، علاوه‌بر طبقه اختصاصی آن واحد، شستی‌های همکف، پارکینگ و سایر طبقات مشترک نیز فعال خواهند شد.

خروجی طبقات مشترک شامل دو سیم است:

رنگ سیمنام خروجیمحل اتصال
سفیدCOMخط مشترک فرمان پنل
زردNOسیم فرمان شستی‌های طبقات مشترک

روش اتصال

  1. سیم سفید COM را به خط مشترک اصلی پنل وصل کنید. در اکثر پنل‌های معمولی، این خط همان GND اصلی پنل است.
  2. سیم زرد NO را به سیم فرمان شستی همکف، پارکینگ و سایر طبقات مشترک متصل کنید.

اگر چند طبقه مشترک دارید، مسیر فرمان شستی‌های مشترک را مطابق سیم‌کشی پنل به خروجی NO متصل کنید تا همگی با فعال‌شدن خروجی مشترک قابل انتخاب باشند.

توجه: در بعضی پنل‌ها، فرمان شستی‌ها از طریق 24V یا مداری غیر از GND انجام می‌شود. در این حالت، سیم COM باید به خط مشترک واقعی همان پنل وصل شود. پیش از اتصال، نوع مدار فرمان پنل را حتماً بررسی کنید.


مرحله ۵: اتصال خروجی‌های طبقات اختصاصی

سوئیچ تفکیک طبقات دارای ۳۲ خروجی مستقل از شماره ۱ تا ۳۲ است. کنار هر خروجی، شماره طبقه و یک LED نمایشگر وضعیت قرار دارد.

هر خروجی یک رله مینیاتوری ایزوله با توان حداکثر ۱ آمپر دارد. با فعال‌شدن هر خروجی، LED کنار شماره همان طبقه روشن می‌شود.

برای مثال، زمانی که کاربر مجاز به طبقه ۵ شناسایی شود، LED خروجی شماره ۵ روشن خواهد شد و مسیر شستی طبقه ۵ فعال می‌شود.

روش اتصال هر طبقه

برای اتصال یک طبقه، مراحل زیر را انجام دهید:

  1. سیم فرمان یا مسیر مشترک شستی طبقه موردنظر را شناسایی کنید.
  2. اتصال مستقیم این مسیر را از شستی طبقه جدا کنید.
  3. سیم خروجی شماره همان طبقه را از سوئیچ به شستی طبقه متصل کنید.
  4. مطمئن شوید خروجی انتخاب‌شده با شماره واقعی طبقه مطابقت دارد.

برای مثال:

خروجی شماره 1 سوئیچ ← شستی طبقه 1
خروجی شماره 2 سوئیچ ← شستی طبقه 2
خروجی شماره 5 سوئیچ ← شستی طبقه 5

سیم خروجی هر طبقه در پنل معمولی، یک سیم تک‌رشته است که جریان متصل به COM را فقط هنگام فعال‌شدن خروجی، به شستی همان طبقه منتقل می‌کند. به‌عبارت دیگر، این سیم جایگزین اتصال GND یا خط مشترک شستی همان طبقه می‌شود.

نکات مهم اتصال خروجی طبقات

  • خروجی شماره هر طبقه را فقط به شستی همان طبقه وصل کنید.
  • خروجی‌های طبقات را به یکدیگر متصل نکنید.
  • خروجی‌ها ایزوله و یک‌طرفه هستند.
  • خروجی‌های طبقات فقط برای مدار فرمان شستی استفاده شوند و نباید به بارهای پرمصرف متصل شوند.
  • حداکثر توان هر خروجی، ۱ آمپر است.

مرحله ۶: اتصال خروجی اضطراری برای آزادسازی پنل

سوئیچ تفکیک طبقات دارای خروجی اضطراری برای بازگرداندن پنل آسانسور به حالت عادی است.

این خروجی شامل دو سیم نارنجی است. با اتصال این دو سیم به یکدیگر، سوئیچ در حالت آزاد قرار می‌گیرد و تمام شستی‌های پنل آسانسور بدون نیاز به تأیید دسترسی قابل استفاده خواهند بود.

برای فعال‌سازی اضطراری، می‌توانید از یکی از روش‌های زیر استفاده کنید:

  • نصب یک کلید بین‌راهی بین دو سیم نارنجی
  • اتصال دو سیم نارنجی به یک ماژول گیرنده ریموت مجزا

پیشنهاد می‌شود کنترل اضطراری در محل امن و در دسترس مدیر ساختمان، نگهبانی یا سرویس‌کار آسانسور قرار گیرد. عملکرد این حالت را حتماً پس از نصب آزمایش کنید.


مرحله ۷: تعریف شماره واحد و طبقه در ماناهور ادمین

بعد از انجام سیم‌کشی، باید برای هر واحد، شماره طبقه مجاز را در اکسس کنترل ثبت کنید. این اطلاعات در حافظه اکسس کنترل ذخیره می‌شود.

برای تعریف طبقه، اپلیکیشن ماناهور ادمین را در حالت PRO یا SMART قرار دهید و مسیر زیر را دنبال کنید:

تنظیمات/ سوئیچ طبقات آسانسور

نمونه تعریف طبقه:

شماره واحدطبقه مجاز
واحد ۱۰۱۱
واحد ۲۰۳۲
واحد ۴۰۱۴

پس از ثبت اطلاعات، در زمان شناسایی موفق کاربر، اکسس کنترل شماره طبقه تعریف‌شده را به سوئیچ ارسال می‌کند. سوئیچ نیز فقط خروجی مربوط به همان طبقه را فعال خواهد کرد.


مرحله ۸: روشن‌کردن دستگاه و تست عملکرد

پس از اطمینان از صحیح‌بودن همه اتصالات، تغذیه ۱۲ ولت را وصل کرده و عملکرد سیستم را بررسی کنید.

مراحل تست:

  1. روشن‌شدن سوئیچ و اکسس کنترل را بررسی کنید.
  2. مطمئن شوید کابل دیتا به‌درستی بین اکسس کنترل و سوئیچ متصل است.
  3. با کارت، تگ یا روش دسترسی مجاز، اکسس کنترل را فعال کنید.
  4. LED خروجی طبقه تعریف‌شده روی سوئیچ را بررسی کنید؛ باید روشن شود.
  5. شستی طبقه اختصاصی کاربر را فشار دهید و عملکرد آن را تست کنید.
  6. شستی‌های طبقات مشترک، مانند همکف و پارکینگ، را بررسی کنید؛ این شستی‌ها باید برای هر دسترسی مجاز فعال باشند.
  7. شستی سایر طبقات را تست کنید؛ نباید در زمان فعال‌بودن دسترسی کاربر قابل انتخاب باشند.
  8. حالت اضطراری را فعال کنید و مطمئن شوید تمام شستی‌های پنل به حالت عادی و آزاد بازمی‌گردند.

عیب‌یابی اولیه سوئیچ تفکیک طبقات آسانسور

مشکلعلت احتمالیراهکار پیشنهادی
هیچ خروجی فعالی نمی‌شودنبود تغذیه یا برقرارنبودن ارتباط دیتاتغذیه ۱۲ ولت، قطب‌ها و اتصال کابل دیتا را بررسی کنید.
LED طبقه روشن نمی‌شودطبقه برای واحد ثبت نشده یا ارتباط دیتا برقرار نیستشماره واحد و طبقه را در ماناهور ادمین بررسی و دوباره ثبت کنید.
LED طبقه روشن است اما شستی کار نمی‌کنداتصال خروجی به شستی اشتباه استسیم‌کشی خروجی همان طبقه و خط مشترک پنل را بررسی کنید.
طبقات مشترک فعال نمی‌شونداتصال COM یا NO اشتباه استسیم سفید COM، سیم زرد NO و مسیر شستی‌های مشترک را بررسی کنید.
همه طبقات هم‌زمان فعال هستندحالت اضطراری فعال شده یا اتصال خروجی‌ها اشتباه استوضعیت دو سیم نارنجی و اتصال جداگانه خروجی‌های طبقات را بررسی کنید.
فقط بعضی طبقات درست کار می‌کنندشماره خروجی و شماره شستی با هم مطابقت ندارندبرچسب سیم‌ها و اتصال خروجی‌های ۱ تا ۳۲ را کنترل کنید.

نکات مهم نصب سوئیچ محدودکننده طبقات آسانسور

  • این راهنما مخصوص پنل شستی معمولی است؛ برای پنل‌های دارای CAN Bus باید از آموزش اختصاصی همان سیستم استفاده کنید.
  • پیش از شروع سیم‌کشی، برق مدار پنل و تغذیه دستگاه را قطع کنید.
  • رنگ سیم‌های پنل آسانسور ممکن است در هر پروژه متفاوت باشد؛ سیم‌ها را با مولتی‌متر و بررسی مدار شناسایی کنید.
  • در بیشتر پنل‌ها خط مشترک GND است، اما این موضوع باید پیش از اتصال تأیید شود.
  • تغذیه موردنیاز سوئیچ، ۱۲ ولت DC با حداقل جریان ۳ آمپر است.
  • کابل دیتا سه‌سیمه آبی، مشکی و قهوه‌ای را فقط از طریق سوکت استاندارد بین اکسس کنترل و سوئیچ متصل کنید.
  • خروجی‌های ۱ تا ۳۲ فقط برای کنترل شستی طبقات طراحی شده‌اند و توان هر خروجی حداکثر ۱ آمپر است.
  • تمام اتصالات را با ترمینال، وایرشو، روکش حرارتی یا چسب برق باکیفیت عایق‌کاری کنید.
  • سیم‌ها را پس از نصب با بست کمربندی مرتب کنید تا با قطعات متحرک پنل تماس نداشته باشند.
  • قبل از بستن کامل پنل، عملکرد طبقات اختصاصی، طبقات مشترک و خروجی اضطراری را به‌طور کامل تست کنید.

نقشه سیم کشی سوئیچ محدود کننده طبقات آسانسور کدینگ (canbus)

آموزش نصب سوئیچ طبقات آسانسور با پنل CAN Bus (کدینگ)

نصب سوئیچ تفکیک طبقات در آسانسورهای دارای پنل CAN Bus یا پنل‌های کدینگ، با پنل‌های معمولی تفاوت دارد. در این نوع پنل‌ها، شستی هر طبقه به‌صورت غیرمستقیم به برد تقسیم پنل متصل است و فرمان انتخاب طبقه از طریق شبکه CAN Bus به سیستم کنترل ارسال می‌شود.

در پنل معمولی، ورودی تمام شستی‌های طبقات معمولاً مشترک است و به ترمینال COM سوئیچ متصل می‌شود. اما در پنل CAN Bus، هر شستی باید یک مسیر ورودی و خروجی مستقل داشته باشد. به همین دلیل، قبل از سیم‌کشی باید سوئیچ تفکیک طبقات را برای حالت CAN Bus آماده کنید.

هشدار مهم: این آموزش فقط برای پنل‌های CAN Bus یا کدینگ مناسب است. پیش از شروع نصب، نوع پنل را از سرویس‌کار آسانسور استعلام بگیرید. اتصال مشترک GND یا 24V به شستی‌ها در پنل CAN Bus می‌تواند باعث اختلال در عملکرد سیستم شود.


عملکرد سوئیچ تفکیک طبقات در پنل CAN Bus

سوئیچ تفکیک طبقات ماناهور از طریق پورت سریال به اکسس کنترل‌های ماناهور Pro و ماناهور Smart متصل می‌شود.

پس از تأیید دسترسی کاربر، اکسس کنترل شماره طبقه مجاز و زمان فعال‌بودن رله را برای سوئیچ ارسال می‌کند. سپس سوئیچ، مسیر ارتباطی شستی همان طبقه با برد تقسیم پنل را برقرار می‌کند.

در نتیجه، فقط شستی طبقه مجاز کاربر و طبقات مشترک تعریف‌شده قابل استفاده خواهند بود.

هر سوئیچ دارای امکانات زیر است:

  • مدیریت حداکثر ۳۲ طبقه اختصاصی
  • خروجی مستقل برای طبقات مشترک
  • خروجی اضطراری برای آزادسازی کامل پنل
  • رله مجزا برای هر طبقه با توان حداکثر ۱ آمپر
  • LED نمایشگر وضعیت کنار خروجی هر طبقه

تجهیزات و ابزار موردنیاز

برای نصب سوئیچ تفکیک طبقات در پنل CAN Bus به موارد زیر نیاز دارید:

  • سوئیچ تفکیک طبقات آسانسور ماناهور
  • اکسس کنترل ماناهور Pro یا Smart
  • منبع تغذیه ۱۲ ولت DC با حداقل جریان ۳ آمپر
  • کابل دیتای سه‌سیمه آبی، مشکی و قهوه‌ای
  • سوکت سیم‌دار ۸ تایی برای رله‌بردها
  • پیچ‌گوشتی مناسب
  • سیم‌چین و سیم‌لخت‌کن
  • مولتی‌متر
  • ترمینال، وایرشو یا کانکتور مناسب
  • روکش حرارتی یا چسب برق باکیفیت
  • بست کمربندی برای مرتب‌سازی سیم‌ها
  • کلید بین‌راهی یا ماژول گیرنده ریموت، در صورت نیاز به استفاده از خروجی اضطراری

پیش از نصب: شناسایی شستی‌ها و برد تقسیم پنل

در پنل‌های CAN Bus، سیم‌های شستی‌های طبقات به برد تقسیم پنل متصل می‌شوند. این برد، فرمان انتخاب طبقه را از طریق سیستم CAN Bus به برد کنترل آسانسور منتقل می‌کند.

در این نوع پنل، لازم است برای هر طبقه موارد زیر را شناسایی کنید:

  1. شستی طبقه موردنظر؛
  2. سیم GND یا مسیر مشترک همان شستی؛
  3. سمت سیمی که به برد تقسیم یا برد کنترل پنل می‌رود؛
  4. سمت سیمی که به خود شستی طبقه متصل است.

نکته مهم: در پنل CAN Bus نباید مانند پنل معمولی، یک GND یا 24V مشترک را به همه شستی‌ها متصل کنید. هر شستی باید از طریق رله مستقل خود، بین شستی و برد کنترل پنل مدیریت شود.


مرحله ۱: آماده‌سازی رله‌بردهای سوئیچ برای CAN Bus

رله‌بردهای سوئیچ تفکیک طبقات به‌صورت خشاب‌های ۸ تایی طراحی شده‌اند. قبل از اتصال به پنل CAN Bus، باید روی هر رله‌برد تغییرات زیر را انجام دهید.

۱. برداشتن جامپر مشکی دوپین

روی هر رله‌برد، یک جامپر مشکی دوپین قرار دارد. این جامپر را از روی تمام رله‌بردهای مورد استفاده بردارید.

حذف جامپر باعث می‌شود رله هر طبقه به‌صورت مستقل عمل کند و برای مدیریت مسیر جداگانه هر شستی در پنل CAN Bus آماده شود.

۲. تعویض پین اتصال قرمز با سوکت سیم‌دار ۸ تایی

پین اتصال ۸ تایی قرمز رنگِ ترمینال خروجی را خارج کنید. سپس، سوکت سیم‌دار ۸ تایی را جایگزین آن کنید.

با حذف پین اتصال قرمز:

  • ورودی و خروجی رله هر طبقه از یکدیگر تفکیک می‌شود؛
  • هر شستی می‌تواند ورودی و خروجی مستقل داشته باشد؛
  • سوئیچ برای اتصال به پنل CAN Bus آماده خواهد بود.

این دو تغییر باید پیش از انجام سیم‌کشی طبقات انجام شوند. باقی‌ماندن جامپر یا پین اتصال قرمز در حالت نصب CAN Bus می‌تواند باعث عملکرد نادرست پنل شود.


مرحله ۲: اتصال تغذیه ۱۲ ولت سوئیچ

سوئیچ تفکیک طبقات به منبع تغذیه ۱۲ ولت DC با حداقل جریان ۳ آمپر نیاز دارد.

رنگ سیممحل اتصال
قرمز+12V DC
مشکیGND

پیش از روشن‌کردن سیستم، ولتاژ و قطبیت تغذیه را با مولتی‌متر بررسی کنید.


مرحله ۳: اتصال کابل دیتا به اکسس کنترل

کابل دیتا، ارتباط سریال بین سوئیچ و اکسس کنترل را برقرار می‌کند. این کابل دارای سه سیم زیر است:

  • آبی
  • مشکی
  • قهوه‌ای

سوکت مادگی کابل دیتا روی سوئیچ و اکسس کنترل قرار دارد. کابل را به‌صورت مستقیم بین دو دستگاه متصل کنید.

روش اتصال کابل دیتا در اکسس کنترل‌های ماناهور Smart و ماناهور Pro یکسان است.

پس از برقراری ارتباط، اکسس کنترل شماره طبقه مجاز کاربر را برای سوئیچ ارسال می‌کند تا فقط رله مربوط به همان طبقه فعال شود.


مرحله ۴: اتصال شستی طبقات اختصاصی به سوئیچ

در پنل CAN Bus، هر شستی باید یک ورودی و خروجی مستقل روی سوئیچ داشته باشد. برای هر طبقه، مسیر GND شستی را قطع کرده و دو سر آن را به ورودی و خروجی همان طبقه روی سوئیچ وصل کنید.

روش سیم‌کشی برای هر طبقه

برای نمونه، جهت اتصال شستی طبقه ۵:

  1. سیم GND یا مسیر فرمان شستی طبقه ۵ را شناسایی کنید.
  2. سیم را قطع کنید.
  3. سر سیمی که به سمت برد تقسیم یا برد کنترل پنل می‌رود، به ورودی طبقه ۵ روی سوئیچ متصل کنید.
  4. سر سیمی که به سمت شستی طبقه ۵ می‌رود، به خروجی طبقه ۵ روی سوئیچ متصل کنید.
  5. اتصال و شماره طبقه را دوباره بررسی کنید.

نمای شماتیک اتصال:

شستی طبقه ۵  ← خروجی رله طبقه ۵ سوئیچ
│
رله داخلی
│
برد تقسیم پنل ← ورودی رله طبقه ۵ سوئیچ

با فعال‌شدن رله طبقه ۵، مسیر ارتباطی بین شستی و برد کنترل پنل برقرار می‌شود. در این زمان، شستی طبقه ۵ آماده ارسال فرمان انتخاب طبقه خواهد بود.

همین مراحل را برای تمام طبقات اختصاصی تکرار کنید.

نکته: کنار شماره هر خروجی، یک LED وضعیت قرار دارد. هنگام فعال‌شدن طبقه، LED همان شماره روشن می‌شود. این LED برای کنترل عملکرد و عیب‌یابی اتصال هر طبقه کاربرد دارد.


مرحله ۵: اتصال طبقات مشترک

در پنل CAN Bus، رله طبقات مشترک نیز باید مانند سایر شستی‌ها به‌صورت مستقل سیم‌کشی شود.

خروجی مشترک سوئیچ برای فعال‌سازی طبقات مشترک مانند همکف قابل استفاده است. روش اتصال آن همانند طبقات اختصاصی است:

  1. مسیر GND یا خط فرمان شستی همکف را شناسایی کنید.
  2. سیم مربوطه را قطع کنید.
  3. سر سیم سمت برد کنترل را به ورودی رله مشترک وصل کنید.
  4. سر سیم سمت شستی همکف را به خروجی رله مشترک متصل کنید.

پس از تأیید هر دسترسی مجاز، رله طبقه اختصاصی کاربر و رله مشترک به‌صورت هم‌زمان فعال می‌شوند.

افزودن طبقات مشترک بیشتر

از آنجا که پنل CAN Bus برای هر شستی به یک رله مستقل نیاز دارد، خروجی مشترک سوئیچ معمولاً برای یک طبقه مشترک، مانند همکف، استفاده می‌شود.

اگر به طبقه مشترک دیگری مانند پارکینگ نیاز دارید:

  • از خروجی مستقیم رله اکسس کنترل برای کنترل یک شستی مشترک اضافی استفاده کنید؛
  • یا در صورت نیاز به خروجی‌های مشترک بیشتر، از سوئیچ‌های اختصاصی استفاده نمایید.

خروجی‌های طبقات مشترک اضافی نباید به‌صورت مستقیم به هم متصل شوند؛ هر شستی CAN Bus باید مسیر رله مستقل خود را داشته باشد.


مرحله ۶: اتصال خروجی اضطراری

سوئیچ دارای خروجی اضطراری برای آزادسازی کامل پنل آسانسور است. این خروجی شامل دو سیم نارنجی است.

با اتصال دو سیم نارنجی به یکدیگر:

  • محدودسازی طبقات غیرفعال می‌شود؛
  • تمام شستی‌های پنل به حالت عادی بازمی‌گردند؛
  • استفاده از آسانسور بدون تأیید دسترسی امکان‌پذیر می‌شود.

برای استفاده از این قابلیت می‌توانید بین دو سیم نارنجی یکی از موارد زیر را قرار دهید:

  • کلید بین‌راهی
  • ماژول گیرنده ریموت مجزا

مرحله ۷: تعریف شماره واحد و طبقه در ماناهور ادمین

پس از تکمیل سیم‌کشی، شماره طبقه هر واحد را در اپلیکیشن ماناهور ادمین ثبت کنید. این اطلاعات در حافظه اکسس کنترل ذخیره می‌شود.

مسیر تنظیمات:

ماناهور ادمین SMART | PRO
← تنظیمات
← سوئیچ طبقات آسانسور
← وارد کردن شماره واحد و شماره طبقه
← دکمه «ثبت»

برای مثال، اگر واحد ۳۰۲ در طبقه ۳ قرار دارد، شماره واحد ۳۰۲ و طبقه ۳ را وارد و ثبت کنید.

پس از ثبت، با تأیید دسترسی ساکن آن واحد، سوئیچ رله شماره ۳ را فعال می‌کند و شستی طبقه ۳ قابل استفاده می‌شود.


مرحله ۸: تست عملکرد سیستم

پس از بررسی اتصال همه سیم‌ها، تغذیه سوئیچ و اکسس کنترل را وصل کنید و مراحل زیر را انجام دهید:

  1. روشن‌شدن سوئیچ و اکسس کنترل را بررسی کنید.
  2. اتصال صحیح کابل دیتا را کنترل کنید.
  3. یک دسترسی مجاز را با کارت، تگ یا رمز تست کنید.
  4. LED طبقه تعریف‌شده روی سوئیچ باید روشن شود.
  5. شستی طبقه مجاز را فشار دهید و عملکرد آن را بررسی کنید.
  6. شستی طبقه مشترک، مانند همکف، را تست کنید.
  7. سایر شستی‌های غیرمجاز را بررسی کنید؛ این شستی‌ها نباید فعال باشند.
  8. حالت اضطراری را فعال کنید و مطمئن شوید تمام شستی‌ها به‌درستی آزاد می‌شوند.

نکات مهم نصب سوئیچ طبقات روی پنل CAN Bus

  • قبل از سیم‌کشی، جامپر مشکی دوپین هر رله‌برد را بردارید.
  • پین اتصال ۸ تایی قرمز رنگ را خارج کرده و سوکت سیم‌دار ۸ تایی را جایگزین کنید.
  • در پنل CAN Bus، هر شستی به ورودی و خروجی مستقل رله نیاز دارد.
  • سیم GND هر شستی را قطع کنید؛ سر سمت برد کنترل به ورودی رله و سر سمت شستی به خروجی همان رله وصل می‌شود.
  • از اتصال یک GND یا 24V مشترک به همه شستی‌ها خودداری کنید.
  • خروجی هر طبقه باید فقط به شستی طبقه متناظر وصل شود.
  • هر خروجی رله حداکثر توان ۱ آمپر دارد و فقط برای مدار فرمان شستی استفاده می‌شود.
  • برای طبقات مشترک اضافی، از خروجی مستقیم رله اکسس کنترل یا سوئیچ اختصاصی استفاده کنید.
  • پیش از بستن پنل، عملکرد تمام طبقات، طبقات مشترک و حالت اضطراری را تست کنید.

خطاهای رایج در نصب سوئیچ تفکیک طبقات آسانسور

۱. پس از تأیید دسترسی، هیچ طبقه‌ای فعال نمی‌شود

علت‌های احتمالی:

  • تغذیه ۱۲ ولت سوئیچ وصل نیست یا قطب مثبت و منفی اشتباه متصل شده است.
  • منبع تغذیه جریان کافی ندارد؛ سوئیچ به تغذیه ۱۲ ولت DC با حداقل ۳ آمپر نیاز دارد.
  • کابل دیتا بین اکسس کنترل و سوئیچ به‌درستی متصل نشده است.
  • شماره واحد و طبقه در اپلیکیشن ماناهور ادمین ثبت نشده یا اشتباه ثبت شده است.

راه‌حل:

  • ولتاژ تغذیه را با مولتی‌متر بررسی کنید.
  • اتصال سوکت تغذیه و کابل دیتای سه‌سیمه را کنترل کنید.
  • در ماناهور ادمین، مسیر تنظیمات ← سوئیچ طبقات آسانسور را بررسی کرده و شماره واحد و طبقه را دوباره ثبت کنید.
  • پس از تست دسترسی، روشن‌شدن LED خروجی طبقه مربوطه را بررسی کنید.

۲. LED طبقه روی سوئیچ روشن می‌شود، اما شستی آسانسور کار نمی‌کند

علت‌های احتمالی:

  • سیم خروجی طبقه به شستی اشتباه متصل شده است.
  • سیم مشترک پنل یا COM به‌درستی شناسایی نشده است.
  • پنل با GND فرمان نمی‌گیرد و از ولتاژ یا مدار دیگری مانند 24V استفاده می‌کند.
  • مسیر سیم شستی طبقه قطع یا اتصال آن ضعیف است.

راه‌حل:

  • مطمئن شوید خروجی شماره همان طبقه به شستی متناظر وصل شده است.
  • خط مشترک واقعی پنل را با مولتی‌متر یا کمک سرویس‌کار آسانسور شناسایی کنید.
  • اتصالات، ترمینال‌ها و عایق‌کاری سیم‌ها را بازبینی کنید.

۳. طبقه اشتباه پس از تأیید کاربر فعال می‌شود

علت‌های احتمالی:

  • خروجی‌های سوئیچ با شماره واقعی شستی‌های آسانسور اشتباه سیم‌کشی شده‌اند.
  • شماره طبقه واحد در ماناهور ادمین نادرست ثبت شده است.
  • سیم‌ها هنگام نصب برچسب‌گذاری نشده‌اند.

راه‌حل:

  • شماره درج‌شده کنار خروجی‌های سوئیچ را با شماره شستی‌های پنل تطبیق دهید.
  • تنظیمات واحد و طبقه را در ماناهور ادمین اصلاح کنید.
  • سیم هر طبقه را به‌صورت جداگانه برچسب‌گذاری کنید؛ مانند «طبقه ۱»، «طبقه ۲» و «پارکینگ».

۴. همکف یا پارکینگ فعال نمی‌شود

علت‌های احتمالی:

  • سیم سفید COM به خط مشترک واقعی پنل وصل نشده است.
  • سیم زرد NO به مسیر شستی طبقات مشترک اتصال ندارد.
  • سیم‌های طبقات مشترک در پنل به‌درستی شناسایی نشده‌اند.

راه‌حل:

  • اتصال سیم سفید را به خط مشترک فرمان پنل بررسی کنید.
  • مسیر سیم‌های همکف، پارکینگ یا لابی را تا شستی‌ها بررسی کرده و آن‌ها را به خروجی زرد NO متصل کنید.
  • پس از تأیید دسترسی مجاز، خروجی طبقات مشترک را تست کنید.

۵. همه طبقات همیشه آزاد هستند

علت‌های احتمالی:

  • دو سیم نارنجی خروجی اضطراری به هم اتصال دارند.
  • کلید بین‌راهی یا گیرنده ریموت در وضعیت فعال مانده است.
  • سیم‌کشی شستی‌ها به‌صورت مستقیم انجام شده و خروجی‌های سوئیچ در مسیر قرار نگرفته‌اند.

راه‌حل:

  • اتصال دو سیم نارنجی و وضعیت کلید یا ریموت اضطراری را بررسی کنید.
  • مطمئن شوید سیم مشترک هر شستی از مسیر خروجی سوئیچ عبور می‌کند و مستقیم به GND یا خط مشترک پنل وصل نیست.
  • سیم‌کشی طبقات را یک‌به‌یک بازبینی کنید.

۶. فقط بعضی از طبقات فعال می‌شوند

علت‌های احتمالی:

  • سیم‌کشی خروجی برخی طبقات انجام نشده یا قطع است.
  • خروجی اشتباه به شستی وصل شده است.
  • طبقه بعضی واحدها در ماناهور ادمین تعریف نشده است.
  • اتصال ترمینال یا سوکت مربوط به یک خروجی ضعیف است.

راه‌حل:

  • روشن‌شدن LED هر خروجی را هنگام تست بررسی کنید.
  • خروجی‌های شماره‌دار ۱ تا ۳۲ را با شستی‌های پنل تطبیق دهید.
  • تنظیمات طبقات را برای همه واحدها در ماناهور ادمین بررسی کنید.

۷. ارتباط اکسس کنترل و سوئیچ برقرار نمی‌شود

علت‌های احتمالی:

  • کابل دیتا سه‌سیمه به‌درستی در سوکت‌ها قرار نگرفته است.
  • کابل دیتا آسیب دیده یا تحت فشار قرار دارد.
  • تغذیه سوئیچ یا اکسس کنترل برقرار نیست.

راه‌حل:

  • کابل دیتای آبی، مشکی و قهوه‌ای را با سوکت استاندارد بین اکسس کنترل و سوئیچ وصل کنید.
  • از سالم‌بودن کابل و محکم‌بودن سوکت مادگی دو دستگاه مطمئن شوید.
  • تغذیه ۱۲ ولت و وضعیت روشن‌بودن هر دو دستگاه را بررسی کنید.

۸. حالت اضطراری عمل نمی‌کند

علت‌های احتمالی:

  • دو سیم نارنجی به‌درستی به کلید بین‌راهی یا گیرنده ریموت متصل نشده‌اند.
  • کلید یا ماژول ریموت خراب است.
  • اتصال بین دو سیم نارنجی برقرار نمی‌شود.

راه‌حل:

  • برای تست، دو سیم نارنجی را به‌صورت موقت به هم وصل کنید.
  • اگر پنل آزاد شد، مشکل از کلید بین‌راهی، ریموت یا سیم‌کشی آن است.
  • اگر پنل آزاد نشد، سیم‌کشی خروجی‌های طبقات و مدار پنل را بررسی کنید.

سوالات متداول درباره سوئیچ محدودکننده طبقات آسانسور

سوئیچ تفکیک طبقات برای چه نوع پنلی مناسب است؟

این آموزش و روش سیم‌کشی برای پنل‌های شستی معمولی آسانسور مناسب است. اگر پنل آسانسور از سیستم CAN Bus استفاده می‌کند، باید راهنمای نصب مخصوص پنل CAN Bus را مطالعه کنید.

چگونه متوجه شویم پنل آسانسور معمولی است یا CAN Bus؟

بهترین روش این است که از سرویس‌کار آسانسور سؤال کنید. نوع پنل در انتخاب روش نصب و نحوه سیم‌کشی سوئیچ تفکیک طبقات اهمیت دارد.

هر سوئیچ تفکیک طبقات چند طبقه را پشتیبانی می‌کند؟

هر سوئیچ می‌تواند تا ۳۲ طبقه اختصاصی را به‌صورت مجزا کنترل کند. علاوه‌براین، یک خروجی مستقل برای طبقات مشترک مانند همکف، پارکینگ و لابی دارد.

آیا می‌توان همکف و پارکینگ را برای همه ساکنان فعال کرد؟

بله. خروجی طبقات مشترک برای تمام دسترسی‌های مجاز فعال می‌شود. بنابراین پس از تأیید کاربر، علاوه‌بر طبقه واحد او، شستی‌های همکف، پارکینگ و سایر طبقات مشترک تعریف‌شده نیز فعال خواهند شد.

شماره طبقه هر واحد از کجا تعریف می‌شود؟

شماره طبقه هر واحد از طریق اپلیکیشن ماناهور ادمین تعریف و در حافظه اکسس کنترل ذخیره می‌شود:

ماناهور ادمین SMART | PRO
← تنظیمات
← سوئیچ طبقات آسانسور
← وارد کردن شماره واحد و شماره طبقه
← ثبت

آیا روش اتصال سوئیچ به مدل Pro و Smart متفاوت است؟

خیر. اتصال دیتا در اکسس کنترل‌های ماناهور Pro و ماناهور Smart یکسان است. کابل دیتای سه‌سیمه، به‌صورت مستقیم از سوکت مخصوص روی سوئیچ به سوکت اکسس کنترل متصل می‌شود.

خروجی هر طبقه چه توانی دارد؟

هر خروجی طبقه دارای یک رله مینیاتوری مستقل با توان حداکثر ۱ آمپر است. این خروجی‌ها برای کنترل مدار فرمان شستی‌های آسانسور طراحی شده‌اند و نباید برای اتصال تجهیزات یا بارهای پرمصرف استفاده شوند.

LED کنار شماره طبقه چه کاربردی دارد؟

کنار هر خروجی طبقه، یک LED وضعیت قرار دارد. هنگام فعال‌شدن خروجی، LED همان شماره روشن می‌شود. این نشانگر برای بررسی ارتباط، تست تنظیمات و عیب‌یابی سیم‌کشی بسیار کاربردی است.

آیا می‌توان بدون سوئیچ تفکیک طبقات، اکسس کنترل را روی آسانسور نصب کرد؟

بله. در این حالت، اکسس کنترل فقط می‌تواند دسترسی به کل پنل آسانسور را فعال یا غیرفعال کند. برای محدودسازی مستقل هر واحد به طبقه خودش، باید از سوئیچ تفکیک طبقات استفاده شود.

در زمان قطع برق یا شرایط اضطراری چه اتفاقی می‌افتد؟

سوئیچ دارای خروجی اضطراری است. با اتصال دو سیم نارنجی به یکدیگر، محدودسازی طبقات غیرفعال شده و پنل آسانسور به حالت عادی بازمی‌گردد. این اتصال می‌تواند با کلید بین‌راهی یا ماژول گیرنده ریموت انجام شود.

آیا می‌توان خروجی چند طبقه را به یکدیگر متصل کرد؟

خیر. خروجی‌های طبقات ایزوله و یک‌طرفه هستند و هر خروجی باید فقط به شستی طبقه متناظر خود متصل شود. اتصال خروجی‌های طبقات به یکدیگر می‌تواند باعث اختلال در عملکرد سیستم شود.

سبد خرید
پشتیبانی پشتیبانی راهنما آموزش نرم افزار نرم افزار محصولات محصولات
پیمایش به بالا
